Требования к светильникам всех типов регламентированы государственным стандартом. В документе прописаны параметры качества и безопасности для потребителей, условия испытаний и применения, а также различные технические параметры. ГОСТ 17677-82 определяет и маркировку светильников – буквенно-числовую комбинацию, которая в обязательном порядке должна присутствовать на каждом изделии. Расшифровка обозначений дает владельцу полную информацию о свойствах и применении светильников.
Маркировка является типовой для всех светильников, в том числе, люминесцентных, для жилых и производственных зданий, а также наружного освещения. Не касается приборов в транспортных средствах, судовых, медицинских и оснащенных автономными источниками питания. ГОСТу должна соответствовать любая продукция обозначенной категории, которая применяется в России, вне зависимости от страны выпуска.
Расшифровка обозначений
Первая буква в обозначении указывает на тип применяемого источника света.
- Н – лампа накаливания;
- С – лампа – светильник диффузная или рефлекторная;
- Г – ртутная (ДРИ, ДРИШ);
- К – ксеноновая;
- И – кварцевая галогенная;
- Л – люминесцентная прямая трубчатая;
- Ж – натриевая;
- Б – бактерицидная;
- Р – ртутная (ДРЛ);
- Ф – люминесцентная фигурная;
- Э – люминесцентная эритемная.
Вторая буква в расшифровке названия говорит о способе установки светильников.
- С – подвесной;
- Г – головной;
- П – потолочный;
- Р – ручной;
- В – встраиваемый;
- К – торцевой, консольный;
- Д – пристраиваемый;
- Т – напольный;
- Б – настенный;
- Н – настольный.
Третья буква связана с назначением светильника.
- Б – для использования в быту;
- П – промышленность и производство;
- У – уличное (наружное) освещение;
- О – общественные здания;
- Р – рудники и шахты;
- Т – телестудии и студии кинематографии.
Первые три буквы в маркировке относятся к разряду обязательных и присутствуют всегда. Например, расшифровка ЛСП указывает, что светильник люминесцентный подвесной и применяется в промышленных цехах и помещениях. Расшифровка обозначений ЛПО или ЛВО говорит о том, что перед нами люминесцентная лампа, предназначенная для общественных зданий. В первом случае – потолочная, во втором – встраиваемая.
Кроме этого, на люминесцентных светильниках могут стоять и другие обозначения.
Четвертый и пятый символы обозначают номер серии. Разброс от 01 до 99. Обычно серия объединяет светильники с идентичными конструктивными особенностями, из подобного материала, с одинаковым способом обслуживания, крепления и т.д.
Шестой символ – это количество ламп. Если светильник одноламповый, цифру 1 опускают.
Седьмой символ — мощность в ваттах.
Восьмой символ, а точнее – трехзначное число – это номер модификации. Разброс от 001 до 999.
Завершает маркировку указание на климатические условия для эксплуатации данного типа ламп. Цифровой код определен в соответствии с ГОСТ 15150-69 «Исполнения для различных климатических районов».
- У – умеренный климат. Диапазон рабочих температур от -40 до +40ºС. Только для работы на открытом воздухе.
- ХЛ и УХЛ – холодный или умеренно холодный: от -60 до +40ºС. Подходит для работы на улице или в помещении, где уровень влажности схож с уличным.
- ТВ – тропический влажный: от +1 до +40ºС. Для закрытых помещений, где присутствует природная вентиляция.
- ТС – тропический сухой: от -10 до +45ºС. Для закрытых помещений, где нет прямого воздействия ветра и осадков.
- О – общеклиматический: от -60 до +45ºС. Подходит для всех участков суши за исключением очень холодных районов. Работает в помещениях с высокой влажностью.
Более конкретное указание на помещение зашифровано в последней цифре в названии люминесцентных ламп.
- 1 – для открытого воздуха;
- 2 – для навесов и открытых конструкций;
- 3 – для закрытых помещений без отопления;
- 4 – для закрытых помещений с отоплением;
- 5 – для помещений с ощутимой сыростью.
Отдельным пунктом в ГОСТе прописаны примечания. В них, в частности, сказано о том, что для светильников, которые предполагают разные способы установки, указывают основной. Климатическое исполнение и категорию размещения разрешено прописывать на усмотрение производителя. В дополнение к условным обозначениям можно добавлять условные наименования. Однако использовать только наименования без обозначений нельзя.
Примеры расшифровки маркировки люминесцентных ламп
ЛСП01-2×40-024 УХЛ4. Такое обозначение стоит на подвесном люминесцентном светильнике (серия 01, модификация 024), в который установлены две лампы по 40 Вт каждая. Использоваться может в умеренно холодном климате в закрытых отапливаемых помещениях.
Иногда часть обозначений может опускаться. Например, часто на люминесцентном светильнике проставлена маркировка ЛСП3902С 2х36. Расшифровка простая: устройство крепится подвесным способом, используется в промышленных и производственных помещениях, имеет две люминесцентных лампы каждая мощностью по 36 Вт.
Рассмотрим расшифровку обозначений на наиболее распространенных типах светильников и ламп: ЛПП 2×36, ЛВО 4х18, ЛСП 2×36, ЛПО 2×36, ЛПО 2×18, ЛПО 4×18.
Расшифровка аббревиатуры ЛПО указывает, что светильник люминесцентный, потолочный, рассчитанный на общественные здания. Разница – в количестве ламп и их мощности. В первом случае, это две по 36 Вт, во втором – две по 18 Вт, в третьем – четыре по 18 Вт.
ЛПП 2х36 – это люминесцентный потолочный светильник для промышленности с двумя лампами по 36 Вт каждая.
ЛВО 4х18 – это люминесцентный встраиваемый светильник с четырьмя лампами по 18 Вт для общественных зданий.
ЛСП 2х36 – это люминесцентный подвесной светильник с двумя лампами по 36 Вт для промышленности и производства.
Понимать значение маркировки важно и для того, чтобы безошибочно подбирать аналоги. Как известно, в России действуют ограничения по продаже люминесцентных светильников. Так, с 1 июня 2016 года такой вид ламп запрещен для приобретения через госзакупоки для государственных и муниципальных организаций и предприятий. Сделано это, в том числе, и для сокращения расходов на электроэнергию и перевода учреждений и населения на светодиодные лампы, которые обладают рядом неоспоримых преимуществ.

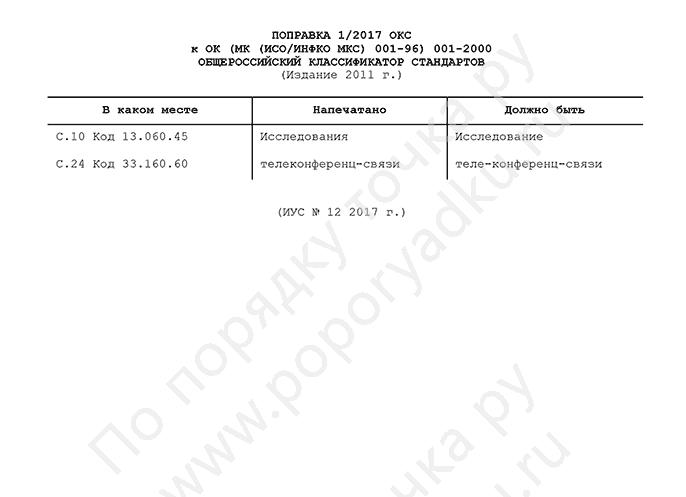

Описание классификатора ОКС
Вхождение классификатора в Национальную систему стандартизации
Общероссийский классификатор стандартов (ОКС) входит в состав Единой системы классификации и кодирования технико-экономической и социальной информации (ЕСКК) Российской Федерации.
Соответствие классификатора международным и национальным регламентирующим документам
Настоящий классификатор гармонизирован с Международным классификатором стандартов (МКС) и Межгосударственным классификатором стандартов.
Назначение классификатора
Общероссийский классификатор стандартов (ОКС) предназначен для использования при построении каталогов, указателей, выборочных перечней, библиографических материалов, формировании баз данных по международным, межгосударственным и национальным стандартам и другим нормативным и техническим документам, обеспечивая предоставление информации и распространение этих документов в национальном, межгосударственном и международном масштабах.
Объекты классификации
Объектами классификации ОКС являются стандарты и другие нормативные и технические документы.
Система классификации и кодирования
Настоящий классификатор устанавливает коды и наименования классификационных группировок, используемых для классификации и индексирования объектов классификации.
Классификатор представляет собой иерархическую трехступенчатую классификацию с цифровым алфавитом кода классификационных группировок всех ступеней иерархического деления и имеет следующую структуру:
ХХ.ХХХ.ХХ,
где:
1-й и 2-й знаки — обозначают раздел;
3-й, 4-й и 5-й знаки — группу;
6-й и 7-й знаки — подгруппу.
Длина кода — от 2 до 7 разрядов в зависимости от уровня классификационного деления.
На первой ступени (раздел) классифицируются предметные области стандартизации, имеющие дальнейшее деление на второй и третьей ступенях классификации (группа, подгруппа).
Раздел идентифицируется двузначным цифровым кодом; код группы состоит из кода предметной области и трехзначного цифрового кода группы, разделенных точкой; код подгруппы состоит из кода группы и собственного двузначного кода, разделенных точкой.
Например:
31 | Электроника |
31.060 | Конденсаторы |
31.060.70 | Силовые конденсаторы |
* Конденсаторы для сети электропитания см. 29.240.99 |
Если область распространения стандарта полностью соответствует содержанию группы, которая разделяется на подгруппы, то он классифицируется в группе.
Например:
Стандарт «Тракторы сельскохозяйственные и лесохозяйственные» классифицируется в группе:
65.060 | Сельскохозяйственные машины, инвентарь и оборудование |
* Шины сельскохозяйственных машин см. 83.160.30, |
а не в подгруппах:
65.060.01 | Сельскохозяйственные машины и оборудование в целом |
65.060.10 | Сельскохозяйственные тракторы и прицепы |
65.060.20 | Орудия для обработки почвы |
65.060.25 | Оборудование для хранения, приготовления и внесения удобрений |
65.060.30 | Оборудование для сева и посадок |
65.060.35 | Ирригационное и дренажное оборудование |
65.060.40 | Оборудование для ухода за растениями |
65.060.50 | Оборудование для уборки урожая |
65.060.60 | Оборудование для виноградарства и виноделия |
65.060.70 | Садово-парковый инвентарь |
* Включая луговые сенокосилки, инвентарь для выращивания и производства маслин | |
65.060.80 | Оборудование для лесного хозяйства |
* Включая цепные пилы и кусторезки | |
65.060.99 | Сельскохозяйственные машины и оборудование прочие, |
так как каждая из них распространяется на область более узкую, чем та, которую охватывает стандарт.
В ряде случаев для обеспечения точности индексирования и облегчения поиска классификационные группировки содержат помеченные звездочкой (*) пояснения и ссылки на коды других классификационных группировок.
В целях сохранения преемственности с международным и межгосударственным классификаторами ОКС имеет следующие особенности:
- в кодовых обозначениях разделы, группы и подгруппы разделяются между собой точками;
- стандарты, классифицируемые по ОКС, в отдельных случаях могут быть включены в две или более группы или подгруппы.
Например:
Следующий стандарт — «Трубы и фитинги из полипропилена. Плотность. Определение и технические условия» будет включен в две подгруппы:
23.040.20 | Пластмассовые трубы |
23.040.45 | Пластмассовые фитинги. |
При этом не рекомендуется присваивать одному документу более четырех кодов.
При необходимости учета в ОКС национальных особенностей народного хозяйства Российской Федерации в процессе ведения ОКС может производиться последующее (после 7-го разряда кода) разделение подгрупп без изменения кодов и наименований этих подгрупп.
Состав классификатора
Для обеспечения дополнительных поисковых возможностей для пользователей ОКС разработан и включен в состав классификатора в виде отдельного приложения алфавитно-предметный указатель (АПУ).
При построении АПУ из наименований позиций ОКС выбраны ключевые слова, располагаемые в АПУ в алфавитном порядке, которым сопоставлены соответствующие коды позиций, в наименованиях которых встречаются эти ключевые слова.
В отдельных случаях ключевые слова располагаются в виде совокупности основного ключевого слова и записываемых под ним со знаком дефис других ключевых слов.
При чтении ключевого слова, перед которым стоит дефис, вместо дефиса следует проставлять основное ключевое слово.
Например:
Во фрагменте АПУ:
Бумага | 37.040.20; 85.060 |
— процессы производства | 85.020 |
запись «- процессы производства 85.020» следует читать следующим образом:
«Бумага, процессы производства 85.020».
Система ведения классификатора
Ведение Общероссийского классификатора стандартов (ОКС) осуществляет Всероссийский научно-исследовательский институт классификации, терминологии и информации по стандартизации и качеству (ВНИИКИ) Госстандарта России.
