Паспорт на приточную установку

Содержание

Как оформить паспорт вентиляции для объекта?

27.02.2019 Tags: паспорт вентиляции 0 comments

Паспорт вентиляции представляет собой технический документ, который дает строительной компании право на введение в работу вентиляционного комплекса. Наличие этой бумаги говорит о том, что был выполнен весь ряд работ, включающий проектирование приточной и/или вытяжной системы вентиляции, ее установку и наладку.

Мероприятия проведены в соответствии с актуальными нормами, а документация оформлена и подписана ответственными лицами.

Получение паспорта приточно-вытяжной системой вентиляции, форма которого утверждена приложением СП 73.13330.2016 (СНиП), является итоговым результатом комплекса работ по наладке и запуску оборудования, отвечающего за вентиляцию, кондиционирование и дымоудаление.

Наличие паспорта, оформление которого может взять на себя сторонняя организация, говорит о том, что каждое требование строительной инспекции и государственной санэпидслужбы выполнено. Это означает, что конкретная система получила разрешение на дальнейший цикл эксплуатации.

Этот документ, образец паспорта вентиляции в формате word можно скачать с нашего сайта, содержит такие данные:

  • название компании, производителя техники, на которую готовится паспорт вентиляции;
  • наименование и физический адрес осматриваемого объекта;
  • назначение комплекса;
  • характеристики оборудования для дымоудаления и вентиляции;
  • нормативный бланк, содержащий проектные и реальные значения расхода воздуха с процентом невязок;
  • аксонометрическая схема оборудования с обозначением мест, где производились замеры;
  • выводы сотрудников пусконаладочной и проектной организаций.

Вентиляция, которая вводится в эксплуатацию после процесса пусконаладки, должна иметь соответствующий паспорт. Но часто представители Госсанэпидслужбы во время проверок выясняют, что этот нужный документ отсутствует, его заполнение выполнено неверно, необходимых данных нет или процент невязок не соответствует действительности.

Часто фиксируются и проблемы с работой таких систем, например, вентиляция работает неэффективно или дымоудаление производится не полностью. Периодичность, с которой повторяются такие ситуации, говорит о непрофессиональном отношении к процессу заполнения паспорта. Такие открытия, как правило, становятся в дальнейшем серьезной проблемой для руководителей организаций.

Технические особенности паспорта вентиляции

Вентиляция, паспорт которой содержит реальные показатели и процент их невязки с установленными законом, легко проверяется во всех аспектах работы.

Необходимо заполнять и подписывать документ в формате ворд на каждую вытяжную и/или приточную установку отдельно. Только тогда можно говорить о том, что воздух на объекте, где установлена вентиляция, соответствует санитарно-гигиеническим нормам, а его приток регулируется.

При правильном оформлении документа с периодичностью всплывает термин «невязка». Скачать таблицу расчёта невязки в формате Excel, фактических замеров объёмного расхода воздуха к проектным значениям. Давайте разберемся, что он означает, и что показатели невязки могут сказать специалистам.

Процесс заполнения паспорта, без которого по закону не может эксплуатироваться вентиляция, включает ряд аэродинамических проверок. Акты этих испытаний могут не входить в документ, но на их основании происходит заполнение таблицы в разделе В (см. шаблон документа). Здесь указываются:

  • точки, где проходили измерения;
  • наименование помещения;
  • реальный и проектный расход воздуха;
  • невязка, то есть процент отклонения между этими данными.

По правилам невязка может составлять около 10%, но в реальности добиться этого с помощью вытяжного оборудования очень непросто. Даже приточный клапан не поможет приблизиться к этим данным.

Только идеально настроенная вентиляция может показать невязку в указанных границах. Естественный показатель значений не совпадает с проектным из-за индивидуальных особенностей притока воздуха, поэтому нулевая невязка является признаком фальшивых замеров.

Оформление паспорта вентиляции специалистами

Паспорт не имеет сроков давности, поэтому его не нужно готовить с какой-то периодичностью. После любых изменений в вытяжном комплексе дымоудаления и вентиляции необходимо делать новый документ. К нему прилагаются результаты аэродинамических проверок, которые действительны 12 месяцев.

Эти испытания проводят с периодичностью раз в год, параллельно проверяя характеристики притока воздуха и качество дымоудаления, а затем подписывают соответствующий протокол.

Где же взять специалиста, который сможет правильно заполнить этот важный документ? Очевидно, что это вопрос коммерческий. Процесс заполнения паспорта не относится к строительным, следовательно, заниматься им может любая лаборатория, имеющая разрешение.

Но технология всех проводимых работ определяется нормами ГОСТ, поэтому без наличия опыта и оборудования браться за них не стоит.

Крупные строительно-монтажные компании держат в штате собственных специалистов. Если же периодичность таких услуг вас не интересует, так как речь, например, идет об одной вытяжной системе, то вы без проблем найдете интересное предложение.

Опытные специалисты не только составят паспорт полностью, включая титульный лист и все протоколы, но и при необходимости раскроют и устранят причины низкой эффективности работы оборудования. Цена на такие услуги зависит от перечня выполненных работ.

Паспорт вентиляции

Паспорт вентиляции – это технический документ, содержащий сведения о составе и параметрах вентиляционной системы с аэродинамическими испытаниями вентилятора с замерами расходов воздуха и с зарисовкой данных оборудования с трассировки воздуховодов на аксонометрической схеме вентустановки. Паспорт вентиляционной установки необходим для: оценки фактического состояния и эффективности вентиляционной системы; для определения соответствию нормам и проекту; для своевременного выявления и предупреждения предаварийных ситуаций; для предъявления при аттестации и сертификации промышленного или административного объекта Ростехнадзору и иным государственным структурам (СЭС, Роспотребнадзор, ТСЖ,…). Паспорт вентиляционной системы содержит: наименование, назначение и расположение вентустановки; технические характеристики вентилятора, электродвигателя, воздушного фильтра, увлажнителя, калорифера и сечения воздуховодов; фактические замеры расходов воздуха по сети и неувязка с проектными (нормируемыми) значениями указывается в таблице. При неувязке, расхождении фактических замеров воздуха с проектным значением в меньшую или большую сторону, менее чем на 10%, — вентситема считается соответствует нормативам.

Стоимость паспорта вентиляции

Стоимость паспорта вентиляции расчитывается индивидуально, и, как правило, диапазон цен составляет от 3000 рублей до 7000 рублей с НДС 20% в зависимости от производительности по объему воздуха. Для оформления паспорта вентустановки наш инженер выезжает на объект; производится проверка вентиляции и замеры воздуха,

Срок выдачи паспорта вентиляции — от 2 дней, в зависимости от количества до 10 рабочих дней.

Паспортизация вентиляции

Наши квалифицированные инженеры имеют большой опыт выполнения работ паспортизации и проведения экспертизы и аудита вентиляционных систем. Соблюдены требования, предусматривающие аттестацию специалистов в Ростехнадзоре с допуском выполнения работ на промышленных объектах и цехах, что позволяет нам предоставить сертифицированную документацию для заказчика. Паспортизация систем вентиляции производится при необходимости оценки эффективности вентиляции, при утере проектной документации или по окончании монтажа вентиляционных систем на объекте для получения исполнительной документации и для пусконаладки. Подробнее: паспортизация систем вентиляции…

Наши выполненные объекты по паспортизации и обследованию систем вентиляции в Санкт-Петербурге: промышленные объекты в т.ч. Кировский Завод (ЗАО «КировТэк»), ГазПром (ООО «ГАЗПРОМНЕФТЬ ТЕРМИНАЛ СПБ»), ГУП «Петербургский метрополитен», Хлебозавод в пос.Сертолово, покрасочные цеха (ООО «ДВ КОЛОР), а также больницы (ООО «Медицинский центр «Панацея»), зубные поликлиники частные и государственные (Стоматологическая поликлиника № 6) , бассейны (Бассейн «ВОЛНА» в Московском районе), кафе и рестораны (ООО «Кафе ”На Знаменской» Невский пр. дом 120), театральные кассы (ООО «Дирекция театрально-зрелищных касс»), офисы и бизнес-центры (ПАО «ЛенГипроТранс») и др…

Замеры воздуха вентиляции

Для определения скорости воздушных потоков и режима воздуха используем современные модели измерительного оборудования, прошедшие проверку на качество, и соответствующие требованиям ГОСТ. Наше измерительное оборудование внесено в Государственный реестр средств измерений и проходит ежегодную стационарную поверку на заводе-изготовителе. Замеры воздуха вентиляции заносятся в таблицу фактичеких значений паспорта вентиляционной системы и уточняются расхождения с проектными значениями. Подробнее: замеры воздуха…

Для расчета стоимости паспорта вентиляции вышлите нам запрос по эл. почте: info@ventkomplex.ru , или свяжитесь с нами по тел.: (812) 922-61-00

Пример Паспорт вентиляции

Образец паспорта вентиляционной установки с примером заполнения таблицы маркировок оборудования и фактических замеров воздуха и аксонометрической схемы прилагаем. Паспорт вентиляционной системы оформляется в соответствии формы в Приложении №2 в СНиП 3.05.01-85 «Внутренние санитарно-технические системы», а параметры вентиляционной установки должны соответствовать СанПиН 2.2.4.548-96 «Гигиенические требования к микрокимату производственных помещений» и СП СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» актуализированная редакция.

Образец паспорта вентиляционной установки:

Обследование сиcтем вентиляции с замерами воздуха с выдачей Акта обследования вентиляции и паспорта вентустановки, оформляем в течение рабочего дня с момента выезда на объект нашего инженера для осмотра системы вентиляции. Акт обследования вентиляции содержит: наименование и расположение вентиляционной системы на объекте, назначение и комплектацию оборудованием, техническое состояние узлов, замеры расхода воздуха в характерных точках вентсистемы и их соответствие нормам. На основании полученных данных при осмотре и проверке вентустановки в Акте обследования указывается эффективность и допуск к эксплуатации. Также в Акте обследования систем вентиляции указываются рекомендации по техническому обслуживанию и ремонту. Дефектация вентиляции производится с целью определения неисправных узлов и стоимости по их ремонту и замене. Подробнее: обследование систем вентиляции…

Стоимость обследования вентиляционной системы с выездом инженера на объект для осмотра и замеров воздуха: 3.000 рублей с НДС.

Аэродинамические испытания и пусконаладка вентиляции производится при заключении Договора в т.ч. обследование и паспортизация вентиляции. Акт аэродинамических испытаний оформляется на все вентустановки здания c указанием замеров воздуха и вывод о соответствии проекту и нормам. Пусконаладка систем вентиляции производится посредством регулировки воздушых клапанов и воздухораспределяющих устройств в соответствии проектных значений расходов воздуха равномерно по помещениям здания.

Обследование и паспортизация систем вентиляции с замерами воздуха

Обследование и паспортизация систем вентиляции

с выдачей паспорта вентиляционной системы и Акта обследования вентиляции.

Звоните!!! Тел.: (812) 922-61-00

Планы помещений высылайте нам по эл. почте: info@ventkomplex.ru

Паспорт вентсистемы – ее обязательный технический документ, показывающий насколько система работает эффективно. Он содержит данные об установленном оборудовании, его технических характеристиках, реальные характеристики, выдаваемые системой вентиляции, их отклонения от проекта. В него включены данные замеров воздуха и схема вентиляционной системы с отмеченными точками замера.

Паспорт отражает состояние на момент его составления оборудования, систем вентиляции. Его наличие у вентиляционной системы говорит о возможности эксплуатации этой системы.

Когда заполняется паспорт вентсистемы

Оформляют паспорта вентиляционных систем в следующих случаях:

  • после завершения работ пуско-наладки на новом объекте;
  • после утери старых паспортов;
  • после проведения глубокой реконструкции вентиляционной системы, включающей не просто замену оборудования, а изменение назначения системы, переделку системы воздуховодов, перепланировку помещений.

Что входит в паспорт при оформлении технической документации

Паспорт вентиляционной системы — часть технической документации, оформляемой во время сдачи системы в эксплуатацию. В нее входят:

  • проект ОВ с внесенными фактическими изменениями, заверенными подписями и печатями;
  • сертификаты и технические паспорта компонентов систем вентиляции;
  • инструкция эксплуатации (краткая инструкция может прикладываться к паспорту вентустановки);
  • паспорт вентустановки;
  • акт скрытых работ;
  • акт приемки-сдачи;
  • акт индивидуального испытания вентиляционного оборудования.

Кто сделает паспорт на вентсистему

Согласно п 8.3.1. свода правил, перед сдачей систем вентиляции в эксплуатацию монтажная организация передает работы, отраженные в акте, а наладочная организация должна провести пуско-наладку систем. На практике часто все эти работы, как и заполнение паспорта вентиляционной системы (пример приведен в статье), делается организацией, осуществлявшей монтаж. Для заказчика это проще и дешевле. Получается, монтажники проверяют сами себя. Правильнее вызывать пусконаладочные организации. Они же должны выписывать паспорта и проверять соответствие собранных систем проекту, обращать внимание заказчика на недостатки смонтированных систем, составлять предписания по их устранению. Лаборатории и специализированные организации приглашаются на приемку вентиляционных систем все чаще.

Как выглядит паспорт системы вентиляции

Утвержденная в нормативных документах форма для паспорта вентиляционной системы является обязательной. Это короткий вариант. При выписке паспортов часто используется именно он. Бывает, что организации на его основе разрабатывают свои, более подробные, формы. Вопрос в том, как воспринимать паспорт вентиляционной системы. Будет ли он нужен только для сдачи системы в эксплуатацию, или станет документом, в котором будет отражаться «жизнь» данной системы (замены оборудования, ремонты, обслуживания, периодические проверки). Эксплуатационники (особенно с большим вентиляционным хозяйством) на основе обязательной формы могут разрабатывать удобную для себя либо самостоятельно, либо обращаясь в специализированные организации.

Заполнение паспорта вентсистемы на примере

Рассмотрим существующий паспорт вентиляционной системы, образец заполнения. Это приточная установка с очисткой воздуха, водяным нагревом, фреоновым охлаждением и шумоглушением.

В данном примере будет показано только заполнение листов, рекомендуемых нормативами формы паспорта.

Общие данные. Раздел А

Указывается, на какую вентсистему сделан паспорт. Приточные системы обозначаются буквой «П», вытяжные — «В», приточно-вытяжные — «ПВ». Также указывается номер системы. Например, П 1, В 3, П 2 и т.п. Номер системы обычно соответствует номеру системы в проекте ОВ. Также этот номер наносится краской на корпус системы, на которую выписывается паспорт.

Указываются:

  • название объекта (оно соответствует проектному названию объекта);
  • адрес объекта;
  • зона, цех, помещения (наименование помещений, обслуживаемых системой);
  • часто к паспорту прикладывается план этих помещений со схемой выходящих туда воздуховодов и решеток (это для удобства).

Имея на руках только аксонометрию, через несколько лет нужно будет поднимать проект, чтобы определить, как проходят воздуховоды.

В разделе А отражены общие сведения: назначение системы; краткое описание работы системы; что делает, куда подает или откуда вытягивает воздух; местонахождение оборудования системы; краткое описание, где установлено оборудование.

Раздел В. Характеристики оборудования

В нем отражаются основные технические характеристики оборудования, заполняются таблицы с характеристиками частей системы, проектные и фактически установленные. В графы таблиц вносятся данные проекта и данные фактических измерений (это итоги актов замеров), заполняются примечания.

В паспорт включены следующие таблицы:

  • Вентилятор. Испытания вентиляторов проводят одновременно с испытанием вентиляционных сетей, с ними работающих.
  • Электродвигатель.
  • Воздухоохладитель.
  • Воздухонагреватель.
  • Пылегазоулавливающие устройства.

В них вносятся маркировка и характеристики оборудования, заложенного в проекте, а также маркировка фактически установленного оборудования и фактические характеристики, которые оно выдает при работе. Замена оборудования на аналогичное, обеспечивающее те же параметры воздухообмена — это нормальная практика. Однако часто требуется полное соответствие устанавливаемого оборудования проектному. В рассматриваемом паспорте вентиляционной системы приведен пример заполнения именно для такого случая.

Для паспортов вытяжных вентиляционных систем все таблицы не нужны. Там, например, не будет таблицы по теплообменнику, воздухоохладителю. В таком случае их можно либо убрать из паспортов, либо оставить незаполненными, с пометкой «не предусмотрено».

Раздел В. Расходы воздуха

Раздел В «Расходы воздуха в помещении (по сети)» заполняется на основании замеров. Для замеров составляют акты аэродинамических испытаний. Они входят в документы, необходимые для пусконаладки, но к паспорту могут не прикладываться. При заполнении таблицы раздела В указываются:

  • номера точек, где проводится измерения сечения;
  • название помещения;
  • расход воздуха (проектный и фактический);
  • невязка — процент отклонения от показателей (свод правил устанавливает невязку +/- 8% от требуемых значений, но на практике получить такой процент невязки очень сложно).

Аксонометрическая схема вентиляции

Следующий раздел паспорта — схема вентиляции. На ней указываются точки проведения измерений, выявленные и согласованные с заказчиком отклонения от проекта. Номера точек замера на схеме соответствуют номерам в таблице расходов воздуха. На схеме примера указаны сечения воздуховодов, высота их монтажа, количество и тип вентиляционных решеток, размещение приточной системы.

Какой срок действия паспорта вентиляционной системы

Этот документ выписывается один раз на весь срок службы. Он бессрочный. Системы без паспорта не допускаются к эксплуатации.

Другое дело, что нужно периодически проверять эффективность, проводить испытания и регулировать эксплуатируемые вентиляционные системы. Согласно СТО НОСТРОЙ 2.24.2-2011, частота проверок состояния систем вентиляции определяется нормативами. Также она зависит от технологии производства. В любом случае, испытания не должны проходить реже, чем раз в 3 года.

Для действующих вентиляционных систем периодичность проверки и регулировки составит:

  • для помещений с вредностями 1 класса и 2 класса — 1 раз в месяц;
  • для систем местной вентиляции (вытяжной и приточной) — 1 раз в год;
  • для естественной и общеобменной механической — 1 раз в 3 года.

За проведение работ отвечает администрация организаций. В результате работ делают необходимые замеры. Данные заносят в паспорт, или оформляют отдельным актом, который подкалывается к паспорту. Главным критерием качества работ является достоверность замеров и точность регулировки системы, безопасность эксплуатации системы вентиляции, ее возможность поддерживать заданные параметры микроклимата.

Паспорт вентиляционной системы

Итак, пройдены все этапы создания вентиляционной системы: заказчик утвердил техническое задание, проектировщики учли все нюансы объекта и создали комплект рабочей документации. монтажники воплотили идеи разработчиков. Что дальше? Оборудование вентсистемы требуется подключить и произвести пуско-наладочные работы.

Это – самое интересное: понять, будет ли система реализовывать характеристики, заложенные в нее авторами проекта.

Разумеется, этот же вопрос будет интересовать и человека (или организацию), финансирующего строительство. И этот же вопрос будет любопытен для различных проверяющих органов. Документ, который и должен подтвердить соответствие задуманных параметров инженерной системы ее реальным характеристикам называют паспортом вентиляционной системы.

Актуальная строительная форма паспорта. Скачать готовый образец бланка паспорта вентиляционной установки. Заполните графы характеристиками систем вентиляции. Просто сохранив файл в формате PDF на своём компьютере.

Сразу уточним: паспорт выполняется на систему целиком, а не на отдельные её составляющие – поэтому просто подшить в папку технические паспорта на вентиляторы, калориферы и фильтры вовсе недостаточно.

На выполнение паспортизации для вентиляционных систем существует вполне определенная форма паспорта вентустановки, пример ее регламентирует действующий свод СНиП. В форме прописывается применённое оборудование: вентиляторы, нагреватели, увлажнители, фильтры – словом, всё, что заложено проектом.

Проектные характеристики сопоставляются с фактическими. Казалось бы – зачем? Дело в том, что не всегда паспорта изготавливают для новых систем. Вполне распространенная ситуация: старая вентиляционная система реконструировалась и перестраивалась много раз, технические документы утрачены и паспортизацию нужно выполнить повторно.

Возможна и обратная задача: если нет никакой документации на существующую систему вентиляции, то вновь созданный паспорт поможет проектировщику создать проектную документацию «по факту». Наконец, может потребоваться отступление от проекта на этапе монтажа – тогда паспорт подтвердит правомерность замены какого-либо элемента..

Помимо сведений о комплектующих, паспорт должен включать в себя схему вентиляционной системы. Выполняется она в аксонометрии и обязательно отражает основную геометрию трасс, количество и расположение воздухораздающих устройств – решеток, диффузоров, сопел и так далее.

Устройства нумеруются, и в сводной таблице проставляются проектные значения расхода воздуха. Ну а дальше фактические значения, полученные в результате замеров, сравниваются с теоретическими.

Разница между фактическим и проектным расходами в процентном отношении заносится в таблицу. Для хорошо настроенной вентиляционной системы невязки по точкам колеблются в пределах нескольких процентов.

Признак явно фальшивого замера – абсолютное совпадение значений. В реальности даже очень хорошая наладка не даст стопроцентного совпадения с проектом.

Как мы упоминали выше, у существующей вентсистемы документация может быть утрачена. Ничего страшного: в таком случае в таблицу будут занесены только фактические значения и сделана запись об их соответствии нормативным показателям.

Остается приложить к полученным таблицам и схемам акты индивидуального испытания оборудования, акты приемки, сертификаты. Нелишне дополнить паспорт копиями свидетельств о поверке измерительных устройств, которыми производились замеры – поверка стоит денег и недобросовестные подрядчики могут на этом сэкономить.

Паспорт подписывают представители проектной, монтажной и пусконаладочной организаций. Иногда это представители одной и той же фирмы, но для заказчика всё же предпочтительно приглашать для наладки и паспортизации независимых экспертов: такой контроль позволит не предвзято выявить недостатки и создать работающую систему вентиляции не только на бумаге.

Всё индивидуально: стоимость будет напрямую зависеть от сложности системы и от количества времени, которое потребуется инженеру провести на объекте. Цена начинается от 5 000 руб. и уменьшается в зависимости от количества и сложности вентиляционных сетей. Начните со звонка в инженерный отдел нашей компании – остальное мы возьмём на себя.

Для расчёта стоимости паспортизации систем вентиляции

Отправьте электронной почтой следующие данные:

1. Наименование и адрес расположения объекта:

2. Технические характеристики вентиляционных систем (ХОВС):

3. План вентиляции с привязкой к плану расположения помещений:

4. Экспликация помещений обслуживаемых системами вентиляции:

5. Аксонометрические схемы вентиляционных систем:

Выполненные сканы или фотографии (перед отправкой убедитесь в читабельности) необходимых страниц проекта вентиляции отправляйте на почтовый адрес kinosyan.msk@gmail.com, дополните заказ своими комментариями, с какими проблемами вы столкнулись, какие дополнительно требуются услуги и т. д..

Не стесняйтесь, опишите ситуацию с которой вы столкнулись, свои пожелания и требования к заказу.

Полный комплект технической проектной документации, ускорит изготовление паспортов вентиляции, исключит ошибки заполнения документов, позволит точно сформулировать стоимость выполнения работ.

Пример высылаемых сканов (фото) страниц проекта вентиляции, для составления коммерческого предложения по паспортизации систем вентиляции.

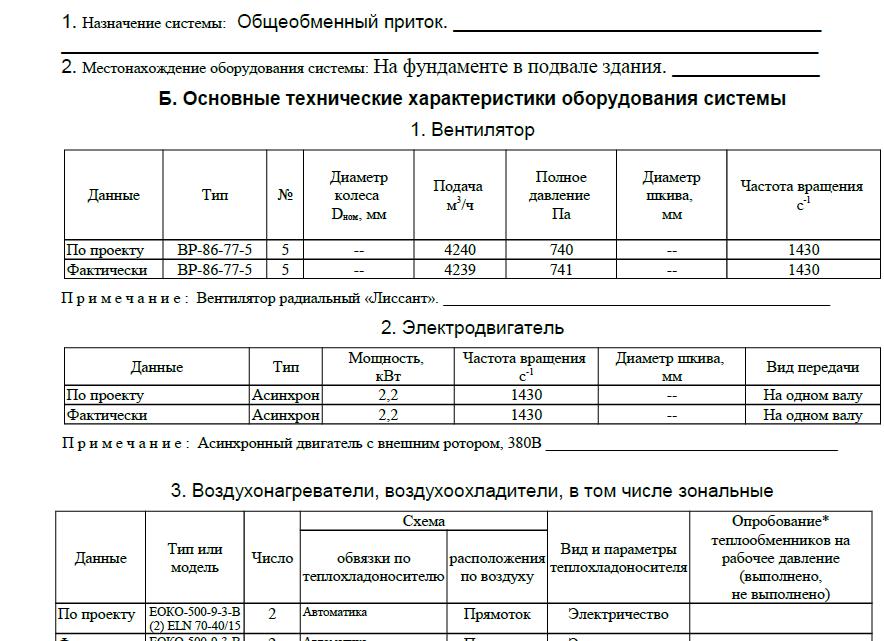

Пример заполнения паспорта вентиляционной системы.

На титульной странице паспорта указываются общие сведения о объекте:

Название вентиляционной системы, наименование и адрес расположения объекта, обслуживаемая зона или цех, назначение вент. системы, местонахождение оборудования (силовой установки).

Сведения о технических характеристиках установленного основного оборудовании:

Характеристики вентилятора и электродвигателя установки разбиты на две колонки, проектные значения и фактические показатели.

Наименовании агрегатов, номер вентилятора, объёмный расход воздуха, полное давление системы, частота вращения и мощность.

Вторая страница паспорта содержит сведения дополнительного вентиляционного оборудования:

Характеристики фильтрующего элемента установки:

Класс фильтрации газовоздушной смеси, количество установленных фильтрующих отсеков, расход воздушного потока, процент подсоса (выбива) воздуха, сопротивление фильтрующего материала.

Характеристики рекуператора установки:

Тип или модель рекуператора, период года работы агрегата, температурные параметры воздуха на входе и выходе, сопротивление потоку воздуха, температурные параметры воздуха носителя, теплопроизводительности по расчётной температуре.

Характеристики воздухонагревателя:

Тип воздухонагревателя, количество нагревательных отсеков, температурные параметры воздуха на входе и выходе, тип и параметры температуры теплоносителя, сопротивление потоку воздуха, теплопроизводительность.

Характеристики воздухоохладителя:

Тип воздухоохладителя, количество охлаждающих отсеков, температурные параметры воздуха на входе и выходе, тип и параметры температуры теплоносителя, сопротивление потоку воздуха, теплопроизводительность в кВт.

Третья страница паспорта вентиляции с таблицами воздухообмена:

Нумерация мерных сечений, наименования обслуживаемых помещений, расходы воздуха проектные и фактические, процентная невязка отклонения показателей.

Под каждой таблицей располагается строка с примечаниями о дефектах и неисправностях установленного вентиляционного оборудования.

Согласно действующему законодательству, все аспирационные установки на объектах растительного сырья должны иметь паспорта. Данное требование установлено Федеральными нормами и правилами в области промышленной безопасности: «Правила безопасности взрывопожароопасных производственных объектов хранения и переработки растительного сырья».

В данном документе должны быть указаны принципиальные схемы установки и спецификации оборудования, количество перемещаемого воздуха, производительность вентилятора, давление и другие технические параметры. Также в паспорт аспирационной установки должна регулярно заноситься информация о результатах регулярного осмотра, выявленных неисправностях и т.д.

При замене оборудования или проведении ремонта инженер по аспирации или иное ответственное лицо, назначенное руководителем организации, проводит проверку системы аспирации и вносит в паспорт данные о ее результатах.

Специалисты Центра промышленной экспертизы «Технология безопасности» имеют большой опыт выполнения работ по разработке паспортов для аспирационных установок на предприятиях агропромышленного комплекса. Мы досконально знаем все требования, предъявляемые к этому документу Федеральными нормами и правилами, и неукоснительно соблюдаем их в процессе его составления.

Если вам требуется разработка паспорта системы аспирации, можете смело обращаться к отлично зарекомендовавшим себя специалистам – в Центр промышленной экспертизы «Технология безопасности».
