• Автоматическое регулирование напольного отопления. Часть 2

Зональный коммуникатор

Если рассмотреть классическую схему простого автоматического управления комбинированной системой отопления (рис. 1), в которой комнатные термостаты управляют сервоприводами термостатических клапанов коллекторных блоков, то возникает вопрос: что случится, когда все клапаны окажутся закрытыми?

Рис. 1. Регулирование комбинированной системы отопления с помощью комнатных термостатов и сервоприводов

Очевидно, что в этой ситуации откроются перепускные клапаны на контурах и теплоноситель будет циркулировать по малым циркуляционным кольцам через байпасы. При этом насосы будут расходовать электроэнергию впустую. Если же контуры не оборудованы байпасами с перепускными клапанами, то циркуляционные насосы будут работать «на закрытую задвижку», тратя энергию только на нагрев самих себя и теплоносителя в ограниченном пространстве. Циркуляционные насосы VT.RS оборудованы встроенными датчиками перегрева, которые отключат насос при нагреве обмотки статора свыше 150 °С, однако это является аварийным режимом, и его регулярное повторение всё-таки приведёт к межвитковому замыканию обмоток.

В насосно-смесительном узле VT.DUAL на этот случай предусмотрен предохранительный термостат, который отключает насос при достижении заданной пользователем температуры (от 30 до 90 °С), но у остальных узлов такого термостата нет.

Для предотвращения работы насоса «вхолостую» и «на закрытую задвижку», а также для удобной увязки работы сервоприводов с остальным оборудованием системы отопления разработан зональный коммуникатор VT.ZC8 (рис. 2).

Рис. 2. Зональный коммуникатор VT.ZC8

К коммуникатору подводятся провода от каждого комнатного термостата, и он передаёт принимаемые сигналы на соответствующий сервопривод или группу сервоприводов. При отсутствии запроса на отопление (все термостатические клапаны коллектора находятся в закрытом положении), коммуникатор отключает циркуляционный насос или теплогенератор (в зависимости от тепломеханической схемы системы).

Коммуникаторы выпускаются двух типов: для сервоприводов с питающим напряжением 24 и 220 В.

Рис. 3. Пример схемы подключения коммуникатора VT.ZC8

Назначение клеммных пар, переключателей и светодиодов в коммуникаторе следующее (рис. 3):
К1 – подача электропитания (220 В или 24 В в зависимости от модификации коммуникатора;
К2–K9 – подключение комнатных термостатов. К одному коммуникатору можно подключить восемь термостатов;
J1–J8 – переключатели передачи сигнала. В положении OFF управляющий сигнал передаётся на клеммную пару управления сервоприводами, расположенную напротив (K2–K13–C1; K3–K14–C2 и т.д.). В положении ON сигнал на клеммную пару управления сервоприводами передаётся от соседнего (расположенного cлева) термостата. Это позволяет одним термостатом управлять сразу несколькими сервоприводами. Например, на рисунке 3 сервоприводами С2, С3 и С4 управляет один термостат Т2 через клеммную пару К3, а сервоприводами С5, С6 и С7 управляет термостат Т3 через клеммную пару К6;
К10 – передаёт питание на соседний коммуникатор при объединении их в группы (рис. 4);
К11 – при объединении нескольких коммуникаторов принимает информацию о состоянии сервоприводов от соседнего коммуникатора для управления циркуляционным насосом;
К12 – управление циркуляционным насосом. При подаче команды закрытия сервоприводов на всех клеммных парах насос отключается;
К13–K20 – подключение сервоприводов термостатических клапанов коллектора;
J9–J16 – переключатели типа сервопривода. В положении OFF подключаются нормально закрытые приводы, в положении ON – нормально открытые;
К21 – передача информации о состоянии сервоприводов на соседний коммуникатор при объединении их в группы (рис. 4);
G1 – переключатель принудительного отключения насоса (ON – насос включён для управления коммуникатором; OFF – насос принудительно выключен);
S1–S8 – индикаторы горят при подаче питания на привод;
S9 – индикатор горит при подаче питания на клеммную пару K1;
S10 – индикатор горит при включённом циркуляционном насосе.

Рис. 4. Схема соединения двух коммуникаторов

Таблица 1. Основные технические характеристики коммуникатора VT.ZC8

Характеристика	Значение для модели
Число подключаемых сервоприводов (каналов)
Напряжение питания, В	24 (50 Гц)	220 (50 Гц)
Потребляемая мощность, В·А
Максимальный ток коммутации по каналам, А	0,5	0,5
Максимальное напряжение коммутации по каналам, В	24 (50 Гц)	220 (50 Гц)
Минимальное сечение соединительных кабелей по каналам, мм2	0,5	0,75
Тип управляемых сервоприводов	НО и НЗ	НО и НЗ
Максимальный ток коммутации реле насоса, А
Максимальное напряжение коммутации реле насоса, В	220 (50 Гц)	220 (50 Гц)
Тип контактов реле насоса	Нормально открытый
Ток плавкого предохранителя, А
Минимальное сечение соединительного кабеля насоса, мм2	1,5	1,5
Степень защиты корпуса
Габариты корпуса Д х Ш х Г, мм	159 х 88 х 59

Погодозависимое регулирование

Когда речь заходит о необходимости погодного регулирования температуры теплоносителя в контуре напольного отопления, большинство хозяев относится к этому мероприятию, как к модному, но совершенно ненужному «навороту».

«Зачем мне нужен ваш контроллер? Обычные комнатные термостаты прекрасно справятся с задачей регулирования температуры воздуха в помещениях!» – вот такие возражения, как правило, выдвигает заказчик, когда проектировщик пытается включить в проект отопления погодозависимое управление контурами тёплых полов. И дело вовсе не в прижимистости и скупости – просто люди толком не понимают, что делает контроллер и каково основное отличие его работы от управления обычными комнатными термостатами.

Давайте попробуем разобраться в этом вопросе.

Когда сервопривод при срабатывании комнатного термостата перекроет подачу теплоносителя в петли тёплого пола, скорость остывания помещения можно описать экспонентой, из которой следует, что время остывания определяется выражением:

τ = β · LN · ((tв – tн)/(tх – tн)), ч,

где tx — температура помещения после остывания, °С; tв – температура помещения до начала остывания, °С; tн – температура наружного воздуха, °С; β – коэффициент аккумуляции теплоты помещением (постоянная времени), ч. Этот коэффициент представляет из себя произведение теплоёмкости расчётных слоёв ограждающих конструкций (С), участвующих в теплообмене, на их приведённое сопротивление теплопередаче (Rпр). Коэффициент аккумуляции численно равен времени остывания, при котором отношение температурных напоров между внутренней и наружной температурами до начала охлаждения и после охлаждения равно числу «e» (2,718).

Если комнатный термостат настроен на значение внутренней температуры 20 °С и имеет гистерезис 1 °С, то он перекроет петли при температуре 20,5 °С.

Для здания с кирпичными наружными стенами толщиной 640 мм и коэффициентом остекления 0,25, коэффициент аккумуляции теплоты составляет β = 60 ч. Нетрудно рассчитать, что время, за которое температура в данном помещении снизится на 1 °С (до срабатывания термостата на подачу теплоносителя) при наружной температуре 0 °С, составит:

τ = 60 · LN · ((20,5 – 0)/(19,5 – 0)) = 3 ч.

При этом температура воздуха и пола практически уравняются.

Через это время термостат даст команду на открытие клапана, и тёплый пол снова начнёт нагреваться. Допустим, конструкция тёплого пола состоит из цементно-песчаной стяжки и керамической плитки, а средний удельный тепловой поток с поверхности пола составляет 80 Вт/м2. Время, за которое пол снова нагреется с 20 до 26 °С (расчётная температура тёплого пола), можно ориентировочно рассчитать по формуле:

τпол = ∆t · (сст · Sст · δст · γст – сп · Sп · δп · γп) / (3600 · qрасч) = 6 · (880 · 1 · 0,05 · 1800 – 840 · 1 · 0,015 · 2000) / (3600 · 80) = 2,2 ч,

где сст – удельная теплоёмкость стяжки (880 Дж/кг °С); сп – удельная теплоёмкость стяжки (840 Дж/кг °С); ст – удельная теплоёмкость воды (4187 Дж/кг °С); Sст, Sп – расчётная площадь стяжки и плиточного покрытия (1 м2); δст, δп – расчётная толщина стяжки (50 мм) и плиточного покрытия (15 мм); γст – удельный вес материала стяжки (1800 кг/м3); γп – удельный вес материала плиточного покрытия (2000 кг/м3).

Таким образом очевидно, что при использовании комнатных термостатов температура поверхности пола становится заметно изменяющейся величиной, и большую часть времени будет лежать вне комфортных пределов. То есть, потратив средства на создание тёплого пола, именно полноценного тёплого пола-то пользователь в итоге и не получит (рис. 5).

Рис. 5. График изменения во времени температуры пола и помещения при прерывистом отоплении

Постоянные знакопеременные нагрузки, вызванные циклическими температурными деформациями трубопроводов, снижают срок службы самих труб и могут вызвать ослабление трубных соединений. Циклический режим нагрева и охлаждения постепенно снижает прочность цементно-песчаной стяжки и неблагоприятно сказывается на качестве финишных напольных покрытий.

Если потребитель хочет получить действительно эффективную систему встроенного обогрева, адекватно и оперативно реагирующую на изменение климатических факторов, то в этом случае не обойтись без контроллера с погодозависимой автоматикой.

Контроллер VT.K200.M

Постоянное регулирование температуры теплоносителя в соответствии с изменяющейся температурой воздуха позволяет избавиться от частого включения и выключения сервоприводов на термостатических клапанах коллекторов системы тёплого пола. В этом случае комнатные термостаты выполняют только вспомогательную роль, корректируя текущую теплопотребность помещений в соответствии с желаниями пользователя.

Полностью оценить преимущества погодозависимого управления системой тёплых полов позволит контроллер VT.К200.М (рис. 6). Он не только обеспечит энергоэффективную работу напольного отопления, но и продлит ресурс безаварийной эксплуатации всей системы в целом.

Рис. 6. Контроллер VT.К200.M

По заданному графику, в котором каждой конкретной температуре наружного воздуха соответствует строго определённая температура теплоносителя, контроллер управляет аналоговым сервоприводом VT.TE3061, который в свою очередь определяет степень открытия термостатического клапана насосно-смесительного узла тёплого пола. В результате в контур тёплого пола поступает теплоноситель с температурой, которая требуется в данный момент для восполнения тепло- потерь помещений. Контроллер совместим со всеми насосно-смесительными узлами торговой марки VALTEC.

Управляющий сигнал контроллера, лежащий в диапазоне от 0 до 10 В, рассчитывается по пропорционально-интегрально-дифференциальному (ПИД) закону регулирования.

Смысл такого регулирования в следующем. Прибор вычисляет величину управляющего сигнала по формуле:

где P – пропорциональная составляющая; I – интегральная составляющая; D – дифференциальная составляющая; Kр, Ki, Kd – коэффициенты соответственно пропорциональной, интегральной и дифференциальной составляющих, определяемые прибором самостоятельно в процессе автоподстройки под конкретную систему отопления; ΔТ – невязка, равная разнице температуры уставки Тус и текущей температуры теплоносителя Т.

При пропорциональном регулировании фактическое отклонение температуры теплоносителя от уставки вызывает пропорциональное изменение управляющего сигнала.

Однако при таком регулировании значение температуры никогда не стабилизируется на уставке, и процесс превращается в колебательный с постоянными перегревами и охлаждениями. Величина этих отклонений от уставки называется «статической ошибкой». Для устранения этой ошибки контроллером учитывается интегральная составляющая (I), которая равна интегралу «невязок». Она позволяет контроллеру учитывать эту статическую ошибку.

Если система работает в стабильном режиме, то через некоторое время температура теплоносителя устанавливается на заданном значении. Однако время, за которое система достигает заданного уровня температуры, достаточно велико. Для сокращения времени выхода на уставку используется дифференциальная составляющая. Она пропорциональна темпу (скорости) изменения отклонения температуры от уставки.

ПИД-регулирование даёт возможность контроллеру оперативно устанавливать в системе требуемый уровень температуры теплоносителя при малейших колебаниях температуры наружного воздуха.

Необходимая температура теплоносителя определяется контроллером по пользовательскому температурному графику. Данный график устанавливается на стадии наладки системы отопления и определяется заданными пользователем точками (от 2 до 10).

Крайняя левая точка графика (рис. 7, точка А или С) задаёт максимальную температуру теплоносителя в системе тёплого пола, которой соответствует расчётная отрицательная температура наружного воздуха.

Рис. 7. Примеры пользовательских графиков регулирования

Максимальная температура теплоносителя тёплого пола определяется проектом системы отопления.

Крайняя правая точка (точка В или D) определяется по личностным теплоощущениям конкретного потребителя и далее корректируется на основании опыта эксплуатации.

Заводская настройка температурного графика (–30 °С/+50 °С; +15 °С/+25 °С) позволяет поддерживать достаточно комфортную температуру в помещениях с любой конструкцией тёплого пола и при любых климатических условиях.

Контроллер обладает функцией адаптивности, которая даёт возможность в процессе эксплуатации вырабатывать наиболее эффективный алгоритм работы, соответствующий конкретной системе, объекту и динамике изменения теплового режима (см. таблицу 2).

Встроенная функция ограничения температуры в контуре «тёплого пола» (+60 °С) позволяет отказаться от использования внешнего предохранительного термостата. В этом случае питание насоса подаётся через контроллер (рис. 8).

Настройка контроллера проста и занимает у пользователя не более 10–15 минут.

Благодаря наличию встроенного цифрового интерфейса RS-485 контроллер может быть внедрён в сеть диспетчеризации и контроля данных.

Рис. 8. Схема подключения контроллера VT.К200.М

Таблица 2. Основные технические характеристики контроллера VT.К200.М

Характеристика	Значение
Напряжение питания, В	~90÷245 (50 Гц)
Потребляемая мощность, В·А
Периодичность опроса (время между двумя соседними измерениями), Δtизм, с	1,0
Предел основной допускаемой приведённой погрешности, %	±0,25
Диапазон напряжений выходного управляющего сигнала, В	0÷10
Сопротивление нагрузки выходного сигнала, кОм	> 2
Степень защиты корпуса
Тип интерфейса связи
Параметры выхода ВУ1 (привод смесительного клапана)
Напряжение питания, В	24 (50 Гц)
Максимальный ток, мА
Мощность, Вт
Параметры реле выхода ВУ2 (циркуляционный насос)
Коммутируемое напряжение, В 220 (АС)	220 (50 Гц)
Максимальный ток, А	1,0

Чтобы обеспечить работу смесительного узла, который понижает температуру теплоносителя для теплого пола, необходим дополнительный циркуляционный насос. Которым в основном и обеспечивается движение теплоносителя по контурам (петлям) отопительного трубопровода.

В том случае, когда температура теплоносителя формируется не смесительным узлом, а как-то иначе (РТЛ-регулировка, котлом, солнечным коллектором, внешним смесителем), то насос в контуре теплого пола скорее всего не понадобиться, достаточно будет и общего в отопительной системе.

Но чаще всего теплые полы создаются со своим нососно-смесительным узлом.

Какой насос подойдет

В смесительном узле теплых полов применяется обычный циркуляционный насос, который пригоден и для радиаторной системы отопления.

Эти агрегаты отличаются малой мощностью, небольшим напором и небольшим расходом жидкости. Соответственно и потребляемая мощность незначительна (40 – 150 Вт), шум при работе почти отсутствует.

Все циркуляционные насосы для бытовой отопительной системы (в т.ч. и для теплых полов) обозначаются парой цифр, например, — 25/40.

Где первая 25 — диаметр резьбы подключения в мм (иначе — 1 дюйм). Дюймовое подключение — наиболее ходовое в быту для главных магистралей, такой же диаметр резьбы, например, у коллекторов для теплого пола….

Вторая цифра означает напор в дм. т.е. 40 — 4 метра водяного столба, или 0,4 атм.

Маркировка 25/60 означает уже более мощную модель – дающий напор в 6 метров.

Напор и мощность

Требуемые характеристики насоса и его марка должны быть определены в проекте на теплый пол исходя из теплопотерь, площади, количества контуров, марки труб, диаметра труб, длины петель, разницы температур…

Но приобретение проекта, или даже проведение простых расчетов, для многих не желательные затраты времени, денег и сил.

Многие желают знать «здесь и сейчас немедленно», — какой насос выбрать для теплого пола.

Но вопрос не сложный, — предстоит выбрать всего лишь между 25/40 и 25/60 (для больших площадей лучше поставить два и более «маленьких» насосно-смесительных узлов), — других подходящих вариантов просто трудно найти.

Если брать радиаторную систему, то в силу ее простоты выбор насоса упрощается. До площади дома до 160 м кв. потянет и 25/40. В пределах 160 — 250 – м кв., – 25/60 и т.д.

«Детская болезнь домашних монтажников» — установить циркуляционные насос «с запасом на всякий случай». Там, где достаточно 20, ставят 80, — получают очень существенный перерасход электроэнергии, шум в радиаторах и трубах…

С выбором насоса для теплого пола дело обстоит почти также просто. Хоть здесь больше разнообразия в исходных данных – длина контуров может меняться существенно от 20м до 140м, запросы по разности температур подачи и обратки могут быть разными, больше влияет утепленность самого пола и др.

Для минимализации разности температур между подачей и обраткой требует установить более производительный насос.

Какой должен быть расход и напор

Руководствуясь опытом создания теплых полов можно сказать, что производительность насоса для достаточного обогрева «среднеутепленного здания» в климате средней полосы должна быть примерно следующей.

Т.е. – для площади в 100 м кв. частного дома в средней полосе потребуется насос с производительностью от 1,5 м куб. в час.

Например, используется 7 контуров отопления, если расход делится примерно поровну, тогда он составляет немногим более 0,2 м куб в час в каждом контуре.

В табличке приведены примерные данные по падению напора в контурах теплого пола с использованием трубы 16 мм.

Вероятно, положены петли с длиной 70 – 80 м. Расход в каждом контуре около 3 литров в минуту (0,18 куб/час), соответственно максимальный напор согласно таблицы — около 2 м в. ст.

Следовательно, для 100м кв. этой «среднеохлаждаемой» площади нам нужен насос, который бы давал расход в 1,5 м куб при напоре в 2 метра водяного столба.

Подбор по характеристикам

Рассмотрим графики характеристик циркуляционых насосов Грундфос (Grundfos) под названием Солар.

Видим, что «самый младший» насос 25/40 способен выдать расход 1,7 м куб./час при напоре в 2 метра. Это он сделает на второй скорости, потребляя 50 Вт час.

Выбираем насос 25/40 для теплого пола до 100 м кв. (7 контуров по 12 — 13 м кв.) Свыше 120 м кв. – соответственно 25/50 до площади 160 м кв.

По примерным прикидкам, мы выбрали подходящий насос для теплого пола.
А что скажет производитель? Вот официальная таблица рекомендаций от Grundfos.

Варианты выбора, современные насосы

При использовании современных моделей ALPHA, важно учитывать, что режимы «пропорциональное давление» и «AUTOADAPT» просто не подходят к теплому полу, — устанавливайте подходящий режим.

Если теплопотерь больше или дом (теплый пол) плохо утеплен, соответственно значение площади теплого пола, при которой нужно переходить с одного насоса на другой, смещается в меньшую сторону… Ключевую роль в этом играет степень утепленности самого теплого пола.
Как утеплить теплый пол правильно
Но более точные значения можно получить только теплотехническим расчетом и расчетом теплого пола…. которые многие считают просто излишними…

Особенность конструкции насоса и установки

Циркуляционные насосы должны устанавливаться так, чтобы ось ротора находилась в горизонтальном положении. Неважно какая буде подводка труб к насосу — горизонтальная, вертикальная, под углом — ротор должен быть горизонтальным.

В насосе может быть отверстие, закрытое пробкой — для выпуска воздуха.

Из типичных поломок циркуляционных насосов можно выделить засорение отложениями. За теплый сезон, когда насос стоит, из воды выпадают соли, ими могут быть прихвачен вал ротора. Из-за небольшой мощности насос в таком состоянии может не запуститься.

Не включается циркуляционный насос, — что делать?
Остается только закрыть подводящие краны, открыть пробку и провернуть крыльчатку, после чего насос, как правило, работает.

Как правильно установить насос теплого пола

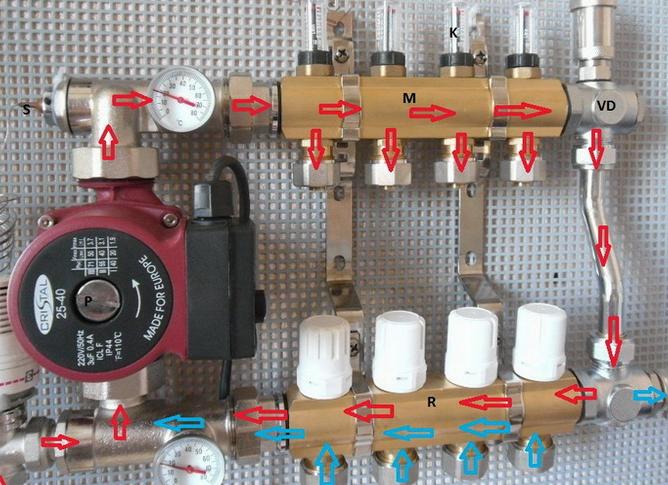

Насос устанавливается между трехходовым клапаном и коллектором теплого пола. Только в этом случае будет работать вся система теплого пола.
Смесительный узел для теплого пола – конструкция

Если установить насос между подключением к радиаторной сети и трехходовым клапаном, то смесительный узел окажется не функциональным, теплый пол работать не будет.

Насос крепится за фланцы с помощью накидных гаек, которые обычно идут в комплекте. Установка насоса обычно проблем не вызывает, если подводка выполнена правильно, с выдержкой нужных расстояний.

Схемы монтажа

Обратите внимание на маркировку насоса и его закрепление в фирменном оборудовании для теплого пола для небольшого дома.

В системе обогреваемых полов краны устанавливаются на входе в смесительный узел и на каждом контуре коллектора. Слив теплоносителя из насосно-смесительного узла, при замене его оборудования не критичен. Но полезно перед насосом, как и в радиаторной системе установить фильтр.

Также важно правильно смонтировать электрическую схему. Включением насоса запускается и отопление теплыми полами. Он работает постоянно, пока работает обогрев полов.

Он может включаться автоматикой, — по командам термостатов в комнате и датчиков в теплом полу. Также не редка схема, когда насосом дополнительно управляет аварийное реле отключения, — при превышении температуры на подающем коллекторе, цепь размыкается.
Еще информация — как выбрать трубопровод для отапливаемого водяного пола

Теплый пол — популярное решение в современных системах отопления. Практически каждый владелец дома, квартиры во время строительства или реконструкции планирует в большей или меньшей степени оснастить свое жилище напольным подогревом.

Если это одна петля небольшой площади (например, ванная), то циркуляцию теплоносителя может обеспечить котловой циркуляционный насос и можно просто обойтись устройством типа «мультибокс”. Для более сложных систем потребуется делать принудительную циркуляцию теплоносителя в контурах отдельным насосным агрегатом.

Какой циркуляционный насос выбрать для теплого пола?

При системном подходе, для вновь строящихся зданий марку циркуляционного насоса указывает проектировщик. Но в частном доме, квартире часто устраивают теплый пол без помощи проектной организации. Как поступить в таком случае?

Циркуляционный насос для теплого пола можно подобрать самостоятельно при соблюдении определенных условий. Как утверждает компания Meibes, такой способ подбора подойдет для 90% случаев.

Итак, вот перечень условий, которые нужно соблюсти при выборе циркуляционного насоса теплого пола по этому способу:

1. Труба теплого пола — металлопластик или «сшитый полиэтилен” диаметром 14, 16, 18 мм.
2. Шаг укладки 150 мм. (Такой шаг наиболее часто используется при укладке, так как хорошо сочетает равномерный прогрев стяжки при умеренном расходе материала).
3. Длина трубы в одном контуре не более 75-90 метров.
4. Площадь одного контура до 12 м.кв.
5. Толщина стяжки с 80-95 мм.
6. Под стяжкой уложен утеплитель необходимой толщины.
7. Напольное покрытие — керамическое (не дерево, не ковер).
8. Средняя теплоотдача 1 кв. метра 75 Вт/м.кв.
9. Разница температур между подачей и обраткой 8-10℃ (например, температурный график 40℃/30℃).
10. Температура теплого пола около 26℃.
11. Трубы запитаны через распределительный коллектор теплого пола с расходомерами и термостатическими клапанами.

Если поверхностное отопление соответствует перечисленным условиям, вы можете подобрать циркуляционный насос по таблице ниже.

В таблице приведены «циркуляционники»WILO и GRUNDFOS, но можно купить и любого другого бренда с аналогичными характеристиками. Компания Meibes рекомендует использовать для оснащения теплого пола насосно-смесительные группы D-MK Ду 25/32 мм.

По представленной таблице вы можете подобрать насос зная площадь, длину трубы, мощность. Вот несколько примеров.

• Общая площадь теплого пола 150 м.кв.
  Подойдет насос WILO STAR RS 25/6
• Общая длина труб в стяжке 850 метров, шаг 150 мм
  Приблизительная площадь поверхностного обогрева 850х0,15 ≈ 125 м.кв. Можно применить циркуляционный насос GRUNDFOS UPS 25-60
• Мощность «пирога” теплого пола 15 кВт
  Теплоотдача при такой укладке трубы от 1 м.кв 75 Вт (или 0,075 кВт/м.кв). Общая площадь 15/0,075=200 м.кв. Можно выбрать насос для теплого пола Wilo RS 25/7.

В интернет-магазине UniDim вы также можете выбрать трубу для теплого пола. В нашей линейке медная SANCO, металлопластиковая, «сшитый полиэтилен” RBM и KISAN. Материалы хорошо сочетают цену и качество. Отправка по всей Украине.

Для обустройства системы отопления «теплый пол» обычно применяют двухконтурные обогревательные котлы. Но, поскольку они предназначены, главным образом, для обогрева помещений путем установки там отопительных настенных нагревателей, то может потребоваться дополнительное оборудование – насос для теплого пола.

В каких случаях не обойтись без монтажа насоса

Практически все двухконтурные котлы оснащены циркуляционными насосами, которые обеспечивают устойчивую подачу теплоносителя с температурой до 60 °С. Поэтому при небольшой площади поверхности пола, нуждающейся в отоплении (до 40-50 м2) дополнительный насос или группа не нужны. Для остальных случаев его монтаж обязателен в силу следующих обстоятельств:

• Трубопроводы теплого пола, зачастую, намного меньшего поперечного сечения, чем трубы отопительной системы, вследствие этого возникают теплопотери. В результате котел будет перегреваться, а для твердотопливных мини-моделей – расходоваться больше топлива.
• Ряд отопительных котлов вообще не предусматривает низкотемпературный режим эксплуатации. Для настенных нагревателей это приемлемо, а для теплых полов – нет: многие группы покрытия, например, дубовый паркет, ламинат и т.д., высоких температур не переносят, и деформируются. Поэтому при расчете схемы теплого пола дополнительно появляется смесительный узел, снабжаемый термостатическим датчиком для регулировки температуры.
• Если стены помещений дома возведены из одного материала и, следовательно, обладают одинаковыми показателями теплоемкости, то полы могут быть изготовлены из материалов с резко различными теплофизическими характеристиками. Например, в ванной комнате пол может быть выложен керамической плиткой, а в комнатах — быть наливным. Как следствие, требуемая температура для каждого отопительного контура будет различной. При расчетах следует также учитывать сколько зон дома, например, лестничные пролеты многоэтажных зданий, вообще не смогут быть обогреты теплыми полами.

Следует также учесть, что во многих случаях «заставить», чтобы одновременно и группа нагревателей, и теплый пол работали от одного отопительного котла не получится, поскольку эксплуатационные требования к этим системам слишком разнятся.
