Фоновая концентрация загрязняющего атмосферу вещества

РАЗРАБОТАНЫ
Государственным комитетом СССР по гидрометеорологии и контролю природной среды
Министерством здравоохранения СССР
ИСПОЛНИТЕЛИ
Госкомгидромет: Берлянд М.Е., Безуглая Э.Ю., Генихович Е.Л., Завадская Е.К., Канчан Я.С, Оникул Р.И., Филимонова Н.С.
Минздрав СССР: Буштуева К.А., Безпалько Л.Е., Гильденскиольд Р.С, Глебова А.И., Кимина С.Н., Мелехина В.П.
СО АН СССР: Жаворонков Ю.И.
ВНЕСЕНЫ
Управлением наблюдений и контроля загрязнения природной среды Госкомгидромета
Начальник Управления Гасилина Н.К.
Главным санитарно-эпидемиологическим управлением Минздрава СССР
Начальник отдела Недогибченко М.К.
СОГЛАСОВАНЫ
Министерством здравоохранения СССР
Заместитель Главного государственного санитарного врача СССР Заиченко А.И. 12 марта 1981 г.
УТВЕРЖДЕНЫ
Государственным комитетом СССР по гидрометеорологии и контролю природной среды
Заместитель Председателя Госкомгидромета Соколовский B.Г. 12 марта 1981 г.
Настоящие Указания предназначены для определения значений фоновых концентраций вредных веществ в атмосферном воздухе населенных мест и используются в целях нормирования выбросов и установления ПДВ (ВСВ) согласно ГОСТу 17.2.3.02-78.

Общие положения

1. Общие положения

1.1. Фоновая концентрация (мг/м) является характеристикой загрязнения атмосферы и относится к тому же времени осреднения, что и действующие предельно допустимые концентрации (ПДК). Для каждого источника выбросов фоновая концентрация характеризует суммарную концентрацию, создаваемую всеми другими источниками, исключая рассматриваемый, и определяется для всей территории, попадающей в зону влияния источника загрязнения атмосферы.

1.2. Фоновая концентрация устанавливается для каждого вредного вещества по данным наблюдений. При отсутствии необходимых данных учет фонового загрязнения воздуха от совокупности источников выбросов производится расчетным путем.

1.3. В соответствии с нормативами расчета максимальных разовых концентраций в атмосфере за фоновую концентрацию принимается статистически достоверная максимальная разовая концентрация (средняя за 20 мин). Фоновая концентрация определяется по данным наблюдений как значение концентрации, которое превышается не более чем в 5% случаев общего количества наблюдений.

1.4. Фоновая концентрация устанавливается местными органами Госкомгидромета по согласованию с местными органами Минздрава СССР и выдается по запросам заинтересованных организаций в трехмесячный срок.
Первичные материалы по определению фоновой концентрации оформляются в виде технического документа, форма которого дана в Приложении 2, и сохраняются в Гидрометфонде УГКС совместно с запросами потребителей о фоне (Приложение 3).

1.5. Значение фоновой концентрации пересматривается не реже, чем один раз в 5 лет с обязательной корректировкой после ввода, закрытия или реконструкции крупных источников загрязнения атмосферы.

Требования к материалам наблюдений и методика определения фоновой концентрации

2.1. Порядок обработки материалов стационарных и маршрутных постов наблюдений

2.1.1. Обработка экспериментальных данных производится отдельно для каждого поста на основе измерений, позволяющих селективно определять концентрации рассматриваемого вредного вещества.
Примечание: Фоновые концентрации СО и NО по данным постов, расположенных непосредственно у основных автомагистралей и их пересечений, не определяются.

2.1.2. Определение фоновой концентрации для каждого поста производится по данным наблюдений за пятилетний период, в течение которого соблюдались следующие условия:
не изменялись методики отбора и анализа проб;
не менялось месторасположение поста наблюдений;
существенно не изменялся характер застройки вблизи поста;
не происходило существенных изменений в характеристиках выбросов промышленных объектов в радиусе до 5 км от поста (для особо крупных предприятий это расстояние может быть увеличено местными органами Госкомгидромета и Минздрава СССР).

2.1.3. Для определения используются данные наблюдений из таблиц TЗA-1 (ТЗА-4) за последние 5 лет, если они удовлетворяют требованиям п.2.1.2. Допускается при отсутствии пятилетнего ряда наблюдений определять по данным за меньший период после указанного в п.2.1.2 изменения (но не менее 2 лет). При этом число наблюдений за каждый год для каждого вредного вещества должно быть не менее 200 при общем числе наблюдений за рассматриваемый период не менее 800.

2.1.4. В результате обработки данных наблюдений для каждого поста по всему массиву данных находят величины (=0, 1, 2, 3, 4), соответствующие различным градациям направления и скорости ветра. Величины и для соответствующих сроков наблюдений за концентрацией вредных веществ определяются по данным измерений на уровне флюгера на метеорологической станции, расположенной вблизи города или на его территории и репрезентативной для всего города в целом. В табл.1 приведены значения в зависимости от и . Верхняя граница градации скорости ветра определяется с точностью до 1 м/с в соответствии с из условия, что скорости ветра встречаются в данном месте в 5% случаев. Получаемые величины при =1, 2, 3, 4 относятся к серединам градации по скорости к направлению ветра, а величины — к скорости ветра 1 м/с.

Таблица 1

Градация скорости и направления ветра

Румбы десятки градусов

(любой)…

С

В

Ю

3

(любые) …

23-31

м/с …

(3-)

Примечание. Если промышленные предприятия, являющиеся основными источниками выброса рассматриваемого вредного вещества, сконцентрированы за городом или на его окраине, то в табл.1 указываются также 4 градации направления ветра, но такие, чтобы середина одной из них соответствовала направлению от источников выброса на центр города. В этом случае в табл.1 для =14 указываются направления ветра (в румбах и в десятках градусов), соответствующие серединам выбранных градаций.
Последовательность действий при определении разъясняется на следующем примере.
Пример 1. Определение для города .
Для города значения повторяемости скоростей ветра по градациям за год (в % от общего числа случаев), выписанные из , приведены в табл.2.

Таблица 2

Градация скорости ветра (м/c) …

Повторяемость (%) …

28,0

32,4

20,2

11,3

6,5

1,2

0,1

0,1

По ним рассчитывается таблица накопленных повторяемостей, т.е. повторяемостей скорости ветра менее заданного уровня. При этом принимается, что в градацию скорости ветра 0-1 м/с попадают случаи со значениями скорости до 1,5 м/с, в градацию 2-3 м/с — скорости до 3,5 м/с и т.д. Результаты расчета накопленных повторяемостей даны в табл.3.

Таблица 3

Скорость ветра (м/c) …

1,5

3,5

5,5

7,5

9,5

11,5

13,5

15,5

Повторяемость меньших скоростей ветра (%) …

28,0

60,4

80,6

91,9

98,4

99,6

99,7

99,8

Если в табл.3 одно из значений повторяемости равно 95%, то соответствующая ему скорость ветра округляется до целых и принимается за . Если же 95% не встречается в таблице, то выбираются 2 соседних значения скорости ветра так, чтобы одно из соответствующих им значений повторяемости было меньше, а другое — больше 95%, и затем линейной интерполяцией определяется скорость ветра, соответствующая 95%.
В данном примере =7,5 м/с соответствует повторяемости 91,9%, a =9,5 м/с — повторяемости 98,4%. Тогда
м/с. Округляя до целых, получаем =8 м/с.

2.1.5. Определению предшествует выборка из таблиц TЗA-1 (ТЗА-4) значений концентрации примесей и соответствующих им значений скорости и направления ветра по данным наблюдений на метеостанции, репрезентативной для всего города.

2.1.6. При определении статистико-расчетным путем для каждой из пяти градаций скорости и направления ветра (табл.1) значения концентрации ( — номер концентрации в -й градации) выписываются в таблицы (форма которых дана в Приложении 2), после чего определяется число наблюдений в каждой градации , которое для дальнейшей обработки должно быть не менее 100.
Если в какой-либо градации <100, то для нее принимается как ориентировочное, причем требуется более детальный учет местных особенностей. Например, если пункт наблюдений размещен в долине с отчетливо выраженной вытянутой розой ветров, то при числе наблюдений, меньшем 100, для направлений ветра поперек долины ориентировочно фон устанавливается по изложенной ниже методике, независимо от числа наблюдений. В таких условиях желательно уточнить фон с использованием более продолжительного ряда наблюдений. В тех случаях, когда малое количество наблюдений в градации не связано с малой повторяемостью соответствующих направлений и скоростей ветра, данные наблюдений в этой градации объединяются с данными в двух смежных по направлению ветра градациях, после чего полученная совокупность значений концентрации обрабатывается как принадлежащая единой градации.
Если в каких-либо двух смежных градациях (при =1, 2, 3, 4) суммарное количество наблюдений меньше 100, то обработка данных по градациям направления ветра не производится.

2.2. Порядок обработки материалов подфакельных наблюдений

2.2.1. по данным подфакельных наблюдений определяется в тех случаях, когда источник (группа источников), под факелом которого проводились наблюдения, в основном определяет загрязнение.

2.2.2. Требования к объему и качеству подфакельных наблюдений те же, что и требования раздела 2.1.2.

2.2.3. Данные подфакельных наблюдений группируются по зонам (расстояниям от источника выбросов) в соответствии с . Количество наблюдений в каждой зоне должно быть не менее 200. Данные для каждой зоны делятся на две градации по скорости ветра: =0 соответствует скоростям ветра 0-2 м/с, =1 — скоростям (3-) м/с.

2.2.4. Значения по подфакельным (зональным) измерениям сопоставляются с аналогичными величинами, определенными по материалам наблюдений на стационарных постах. Предпочтение первым отдается при выполнении условий п.2.2.1 на тех участках города, где при соответствующих скоростях и направлениях ветра они больше, чем фон по данным наблюдений на стационарных пунктах.

2.3. Методика определения фоновой концентрации () по данным наблюдений

2.3.1. При существующих точности наблюдений и уровне знаний определение может проводиться либо одним из статистико-расчетных (п.2.3.2-2.3.4), либо графическим (п.2.3.5) методом. Если одновременно выполнено определение двумя этими методами, то в качестве окончательного следует принимать среднее из полученных .

2.3.2. При определении статистико-расчетным путем для каждой градации сначала вычисляется среднее значение концентрации по формуле

, (2.1)

где — сумма всех значений концентрации, попавших в градацию . Дальнейшие расчеты в случае обработки данных на ЭВМ следует проводить в соответствии с п.2.3.3 (основной вариант). При ручной обработке данных допускается использование какого-либо из упрощенных вариантов (п.2.3.4а или п.2.3.4б).

2.3.3. При обработке данных на ЭВМ для каждой градации рассчитывается среднее квадратическое отклонение и коэффициент вариации по формулам

; . (2.2)

Величина определяется по формуле

, (2.3)

где — функция от , график которой приведен на рис.1 (кривая 1).

Рис.1 Графики функций F(1) и F(2) для определения фоновой концентрации C(ф)

Рис.1 Графики функций и для определения фоновой концентрации

Примечание. При значениях , больших 4 или меньших 0,2, следует повторно тщательно проанализировать возможность ошибок в исходных данных и процедуре обработки. Если ошибки отсутствуют и <0,2, то данные наблюдений следует отбраковать, а при >4 определение следует произвести заново, используя только графический метод (п.2.3.5).

2.3.4. При ручной обработке данных может быть использован какой-либо из двух методов:

а) для каждой градации определяется число наблюдений , в которых значение концентрации превышало среднюю концентрацию в данной градации , а также повторяемость случаев превышения среднего значения :

. (2.4)

Затем величина находится по формуле

. (2.5)

График функции приведен на рис.1 (кривая 2).
Примечание: При значениях , больших 0,4 или меньших 0,2, следует тщательно проанализировать возможность ошибок в исходных данных и процедуре обработки. Если ошибки отсутствуют, то определение в таком случае следует производить только графическим методом (п.2.3.5);

б) расчет выполняется аналогично п.2.3.3, но рассчитывается по приближенной формуле (так называемый «метод размаха»).

, (2.6)

где и — соответственно максимальная и минимальная концентрации в градации ;
— коэффициент, зависящий от числа наблюдений , определяемый по рис.2.

Рис.2 График для получения вспомогательного коэффициента K при определении среднего квадратического отклонения методом размаха

Рис.2 График для получения вспомогательного коэффициента при определении методом размаха

2.3.5. Графический метод определения состоит в том, что для каждой градации концентрации наносятся на график в зависимости от скорости ветра . Значения скорости ветра откладываются по горизонтальной оси, а соответствующие величины концентрации — по вертикальной оси. При этом определяется количество значений концентрации примеси , относящихся к данной градации (т.е. количество точек, нанесенных на график). Далее строится огибающая плавная линия, выше которой может находиться 5% общего количества точек . С построенной огибающей снимается максимальное значение, которое принимается за .
Для данных, приведенных в табл.2 (пример 2), применение графического метода поясняется на рис.3 (цифры у точек означают количество одинаковых значений концентрации; крестиками обозначены 5% значений, лежащих выше огибающей).

Рис.3 Пример определения фона графическим методом

Рис.3 Пример определения фона графическим методом

Рис.4 Карта-схема с изолиниями значений фона при северном направлении ветра

Рис.4 Карта-схема с изолиниями значений фона при северном направлении ветра. Цифрами указаны номера постов, в кружках — значения

I. Графический метод: =0,16 мг/м (см. рис.3).

II. Статистико-расчетный метод: =0,045 мг/м.

1) основной вариант — по расчету дисперсии как среднего квадрата отклонения от среднего
=0,061 мг/м; =1,35; =3,18;
=0,045х3,18=0,14 мг/м;

2) по повторяемости превышения среднего значения концентрации
=62; ; =3,32;
=0,045х3,32=0,15 мг/м;

3) приближенный метод по расчету дисперсии методом размаха:

=0,50-0,00=0,50 мг/м; =212;
; =2,02;
=3,61;
=0,045х3,61=0,16 мг/м.

2.3.6. Далее проводится оценка значимости различий для различных градаций. Для этого рассчитываются величины (среднее по всем градациям) и — среднее по всем градациям, кроме =0:

, (2.7)

где — сумма пяти произведений для каждой градации на количество измерений в этой градации :

ПРАВОВОЕ РЕГУЛИРОВАНИЕ

· ТКП 17.13-05-2012 (02120) «Охрана окружающей среды и природопользование. Аналитический контроль и мониторинг. Качество воздуха. Порядок расчета фоновых концентраций загрязняющих веществ в атмосферном воздухе населенных пунктов»

· Раздел 7 ОНД-86 «Методика расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятий», утв. Госкомгидрометом СССР от 04.08.1986 № 192 (в РФ ОНД-86 утратит силу с 01.01.2018)

· ТКП 17.06-04-2012 (02120) «Охрана окружающей среды и природопользование. Гидросфера. Правила установления фоновых концентраций химических веществ в воде водных объектов»

· ТКП 17.13-15-2014 (02120) «Охрана окружающей среды и природопользование. Аналитический (лабораторный) контроль и мониторинг окружающей среды. Порядок отбора проб атмосферного воздуха, атмосферных осадков и снежного покрова для определения концентраций загрязняющих веществ и метеорологические наблюдения»

ЭкоНиП 17.01.06-001-2017 «Охрана окружающей среды и природопользование. Требования экологической безопасности»

Учет фоновых концентраций при нормировании выбросов загрязняющих веществ в атмосферный воздух

Что такое фоновая концентрация

Фоновая концентрация (СФ) – это концентрация загрязняющего вещества, без учёта вклада исследуемого источника или группы источников загрязнения.

Фоновая концентрация с точки зрения охраны атмосферного воздуха.

В соответствии с п.1 статьи 24 Закона «Об охране атмосферного воздуха» . (далее Закон 2-З) фоновая концентрация загрязняющего вещества в атмосферном воздухе – концентрация загрязняющего вещества в единице объема атмосферного воздуха, рассчитываемая по данным наблюдений за состоянием атмосферного воздуха конкретной территории и обусловленная влиянием всех источников выбросов на данной территории, включая трансграничное загрязнение атмосферного воздуха». Значение фоновых концентраций используется при проведении ряда расчетов. В соответствии с п.4 статьи 19 Закона 2-З нормативы допустимых выбросов загрязняющих веществ в атмосферный воздух разрабатываются и устанавливаются с учетом: фоновых концентраций загрязняющих веществ в атмосферном воздухе В соответствии с п.2 статьи 23 Закона 2-З размеры и граница зоны воздействия определяются на основании расчетов рассеивания загрязняющих веществ в атмосферном воздухе с учетом фоновых концентраций загрязняющих веществ в атмосферном воздухе и того, что за пределами этих зон содержание загрязняющих веществ в атмосферном воздухе не превысит нормативы качества атмосферного воздуха. Проектирование объекта хозяйственной и иной деятельности, связанного с выбросами загрязняющих веществ в атмосферный воздух, в соответствии с п.2 статьи 23 Закона осуществляется с учетом данных о фоновых концентрациях загрязняющих веществ в атмосферном воздухе. В соответствии с п.3 той же статьи при проектировании объектов хозяйственной и иной деятельности, связанных с выбросами загрязняющих веществ в атмосферный воздух, проектная документация должна включать оценку соответствия прогнозируемых выбросов загрязняющих веществ в атмосферный воздух нормативам в области охраны атмосферного воздуха, проведенную с учетом фоновых концентраций загрязняющих веществ в атмосферном воздухе и выбросов загрязняющих веществ от совокупности проектируемых и существующих источников.

Инструкция о порядке инвентаризации выбросов загрязняющих веществ в атмосферный воздух (далее Инструкция 42) также устанавливает ряд моментов, связанных с фоновыми концентрациями при проведении инвентаризации выбросов. Так, в соответствии с п.19 Инструкции 42 обработка результатов инвентаризации выбросов загрязняющих веществ в атмосферный воздух включает определение категории объектов воздействия на атмосферный воздух с обоснованием целесообразности определения расчетных приземных концентраций каждого загрязняющего вещества или групп загрязняющих веществ, обладающих эффектом суммирования вредного воздействия на качество атмосферного воздуха (далее — группа суммации), создаваемых стационарными источниками выбросов в долях максимальной разовой предельно допустимой концентрации или ориентировочно безопасного уровня воздействия загрязняющих веществ в атмосферном воздухе населенных пунктов и мест отдыха населения с учетом (без учета) фоновых концентраций В соответствии с п.38 Инструкции 42 к акту инвентаризации прилагаются карты-схемы расчетных приземных концентраций для загрязняющих веществ или групп суммации, значения расчетных приземных концентраций которых превышают в санитарно-защитной зоне значение 0,2 доли ПДК или ОБУВ с учетом фоновых концентраций загрязняющих веществ в атмосферном воздухе.

Понятие фоновой концентрации важно с точки зрения эффекта суммации. Эффект суммации – это однонаправленное неблагоприятное влияние на организм нескольких разных веществ. Однонаправленное в том смысле, что вызывает одни и те же заболевания. В таком случае говорят, что вещества входят в одну группу суммации. Существует несколько десятков групп суммации, в одну из которых, например, входит фенол и ацетон, а в другую аммиак, диоксид азота и диоксид серы. С этой точки зрения норматив предельно допустимых выбросов – это такое количество вредного вещества, которое можно выбросить в единицу времени так, чтобы с учётом эффекта суммации, фоновой концентрации и рассеивания, максимальная приземная концентрация не превышала бы предельно допустимые концентрации.

Что такое фоновая справка

В соответствии с пунктом 5 Инструкции 42 до проведения инвентаризации выбросов загрязняющих веществ в атмосферный воздух природопользователь обязан запросить в государственных организациях, подчиненных Министерству природных ресурсов и охраны окружающей среды Республики Беларусь, осуществляющих проведение мониторинга атмосферного воздуха, справку о значении фоновых концентраций загрязняющих веществ в атмосферном воздухе и метеорологических характеристиках и коэффициентах, определяющих условия рассеивания загрязняющих веществ в атмосферном воздухе в районе расположения природопользователя. Форма справки устанавливается приложением 13 к Инструкции 42, справка прилагается к акту инвентаризации.

СПРАВОЧНО

ГУ «Республиканский центр радиационного контроля и мониторинга окружающей среды» Минприроды на платной основе осуществляет (РЦРКиМ):

· выдачу справок о фоновых концентрациях загрязняющих веществ в атмосферном воздухе

· выдачу справок о фоновых концентрациях загрязняющих веществ в водных объектах;

Для получения справки заказчик (или по его поручению проектная организация) направляет запрос в РЦРКиМ с просьбой предоставить данные по фоновым концентрациям и расчетным метеорологическим характеристикам в районе размещения объекта.

Чем отличаются фоновые концентрации от ПДК

В соответствии с п.15 статьи 1 Закона 2-З нормативы качества атмосферного воздуха – величины допустимых концентраций химических веществ, их смеси, микроорганизмов в атмосферном воздухе, при соблюдении которых не оказывается ни прямое, ни косвенное вредное воздействие, включая отдаленные последствия, на окружающую среду, здоровье человека. Указанные нормативы предельно допустимых концентраций утверждены постановлением Министерства здравоохранения Республики Беларусь от 8 ноября 2016 г. № 113

Учет фоновых концентраций при нормировании сбросов загрязняющих веществ в водные объекты

Фоновые концентрации химических веществ в воде водных объектов используются при решении водохозяйственных задач, в том числе при нормировании отведения сточных вод от проектируемых или действующих выпусков сточных вод. Для этого используется понятие фонового створа. В соответствии с п.41 статьи 1 Водного кодекса Республики Беларусь (далее Водный кодекс) фоновый створ – условное поперечное сечение поверхностного водного объекта выше места сброса сточных вод, в котором учитываются природное содержание химических веществ в воде и воздействие на качество воды водного объекта всех выше расположенных источников сбросов загрязняющих веществ. В соответствии со статьей 56 Водного кодекса юридические лица и индивидуальные предприниматели, осуществляющие сброс сточных вод непосредственно в поверхностные водные объекты либо через систему канализации населенных пунктов, обязаны проводить локальный мониторинг, объектом наблюдения которого являются сточные воды и поверхностные воды в том числе в фоновых створах, расположенных выше по течению мест сброса сточных вод.

Вопросы нормирования сбросов сточных вод урегулированы разделом 7 ЭкоНиП 17.01.06-001-2017 (далее ЭкоНиП). Так, в соответствии с п.7.2.4 ЭкоНиП раздел проекта нормативов допустимых сбросов «Определение допустимой концентрации загрязняющих веществ в составе сточных вод, сбрасываемых в поверхностный водный объект» содержит исходную информацию для определения нормативов допустимых сбросов, которая включает значения показателей качества и концентраций химических и иных веществ в фоновых и контрольных створах, а само определение допустимых концентраций в соответствии с п. 7.3.2 ЭкоНиП производится с учетом концентраций веществ в фоновом створе. В соответствии с п.7.3.3 ЭкоНиП при значении концентрации i-го химического и иного вещества в фоновом створе большем, чем предельно допустимая концентрация в воде поверхностного водного объекта, допустимая концентрация загрязняющего вещества, принимается равной концентрации его в фоновом створе. В соответствии с п. 7.3.9 ЭкоНиП фоновые и контрольные створы устанавливаются для каждого выпуска сточных вод или их совокупности, в зависимости от конкретных гидрологических условий. Местоположение фоновых и контрольных створ устанавливается на расстоянии, обеспечивающем отсутствие влияния других источников загрязняющих веществ (выпусков сточных вод другого водопользователя, притоков, сбросных вод каналов мелиоративных систем и т.д.) на качество воды водотока.

Раздел 8 ЭкоНиП устанавливает требования к показателям качества и концентрации загрязняющих веществ в подземных водах в местах расположения источников вредного воздействия на подземные воды. Так, в соответствии с п.8.1 ЭкоНиП допустимые нормативы показателей качества и концентрации загрязняющих веществ в подземных водах в местах расположения полигонов твердых коммунальных отходов, иловых площадок очистных сооружений сточных вод, шламонакопителей, полей фильтрации и других источников вредного воздействия на подземные воды не должны превышать значений показателей качества и концентраций загрязняющих веществ в подземных водах, выше источника вредного воздействия по течению естественного потока (в фоновых скважинах, колодцах).

Используются фоновые концентрации и для расчета размера возмещения вреда окружающей среде при сбросах сточных вод и загрязнениях почв.

Закон Республики Беларусь от 16 декабря 2008 г. № 2-З

Утверждена постановлением Министерства природных ресурсов и охраны окружающей среды Республики Беларусь 23 июня 2009 г. N 42

Утвержден и введен в действие Постановлением Министерства природных ресурсов и охраны окружающей среды Республики Беларусь от 18 октября 2012 г. № 16-Т.

Кодекс Республики Беларусь от 30 апреля 2014г.

Введены в действие с 01.10.2017

Глеб Ерилин

действует Редакция от 04.08.1986 Подробная информация

Наименование документ «МЕТОДИКА РАСЧЕТА КОНЦЕНТРАЦИЙ В АТМОСФЕРНОМ ВОЗДУХЕ ВРЕДНЫХ ВЕЩЕСТВ, СОДЕРЖАЩИХСЯ В ВЫБРОСАХ ПРЕДПРИЯТИЙ. РД 52.04.212-86» (утв. Госкомгидрометом СССР 04.08.86 N 192) (Разделы 1-3)
Вид документа методика
Принявший орган госкомгидромет ссср
Номер документа РД 52.04.212-86
Дата принятия 01.01.1970
Дата редакции 04.08.1986
Дата регистрации в Минюсте 01.01.1970
Статус действует
Публикация
  • На момент включения в базу документ опубликован не был
Навигатор Примечания

Срок введения 1 января 1987 г.

: Разделы 4-8 Методики расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятий включены в базу отдельным документом

Приложения 1, 2 к Методике расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятий включены в базу отдельным документом

Приложение 3 к Методике расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятий включено в базу отдельным документом

Утверждена Председателем Государственного комитета СССР по гидрометеорологии и контролю природной среды 4 августа 1986 г. N 192

Согласована Госстроем СССР 7 января 1986 г. N ДП-76-1

Согласована Минздравом СССР 7 февраля 1986 г. N 04-4/259-4

Внесена Управлением наблюдений в контроля загрязнения природной среды Госкомгидромета

Взамен СН 369-74

Устанавливает требования в части расчета концентраций вредных веществ в атмосферном воздухе при размещении и проектировании предприятий, нормировании выбросов в атмосферу реконструируемых и действующих предприятий, а также при проектировании воздухозаборных сооружений.

Предназначена для ведомств и организаций, осуществляющих разработки по размещению, проектированию и строительству промышленных предприятий, нормированию вредных выбросов в атмосферу, экспертизе и согласованию атмосфероохранных мероприятий.

Приложениями к настоящему ОНД, издаваемыми отдельно, являются согласованные с Госкомгидрометом и Госстроем СССР рекомендательные и справочные материалы по методическим вопросам расчета концентраций вредных веществ в атмосфере. Приложением к ОНД являются также разрабатываемые модификации унифицированной программы расчета загрязнения атмосферы (УПРЗА) для различных ЭВМ, согласованные с Главной геофизической обсерваторией им. А.И. Воейкова.

Редакторы: М.Я. Берлянд, Н.К. Гасилина, Е.Л. Генихович, Р.И. Оникул ( Госкомгидромет СССР), В.А. Глухарев ( Госстрой СССР).

1. Общие положения

1.1. Настоящие нормы устанавливают методику расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятий. Нормы должны соблюдаться при проектировании предприятий, а также при нормировании выбросов в атмосферу реконструируемых и действующих предприятий.

1.2. Нормы предназначены для расчета приземных концентраций в двухметровом слое над поверхностью земли, а также вертикального распределение концентраций.

Степень опасности загрязнения атмосферного воздуха характеризуется наибольшим рассчитанным значением концентрации, соответствующим неблагоприятным метеорологическим условиям, в том числе опасной скорости ветра. Нормы не распространяются на расчет концентраций на дальних (более 100 км) расстояниях от источников выброса.

1.3. В зависимости от высоты Н устья источника выброса вредного вещества над уровнем земной поверхности указанный источник относится к одному из следующих четырех классов: а) высокие источники, Н 50 м; б) источники средней высоты, H = 10…50 м; в) низкие источники, H = 2…10 м; г) наземные источники, Н 2 м.

Для источников всех указанных классов в расчетных формулах длина (высота) выражена в метрах, время — в секундах, масса вредных веществ — в граммах, их концентрация в атмосферном воздухе — в миллиграммах на кубический метр, концентрация на выходе из источника — в граммах на кубический метр.

1.4. При одновременном совместном присутствии в атмосферном воздухе нескольких (n) веществ, обладающих в соответствии с перечнем, утвержденным Минздравом СССР, суммацией вредного действия, для каждой группы указанных веществ однонаправленного вредного действия рассчитывается безразмерная суммарная концентрация q или значения концентраций п вредных веществ, обладающих суммацией вредного действия, приводятся условно к значению концентрации с одного из них.

Безразмерная концентрация q определяется по формуле

c с с
q = 1 + 2 + … + n , (1.1)
ПДК ПДК ПДК
1 2 n

Приведенная концентрация срассчитывается по формуле

ПДК ПДК
с = с + с 1 + … + с 1 , (1.2)
1 2 ПДК n ПДК
2 n

1.5. Расчет концентрации вредных веществ, претерпевающих полностью или частично химические превращения (трансформацию) в более вредные вещества, проводится по каждому исходному и образующемуся веществу отдельно. При этом мощность источников для каждого вещества устанавливается с учетом максимально возможной трансформации исходных веществ в более токсичные. Степень указанной трансформации устанавливается по согласованию с Госкомгидрометом и Минздравом СССР.

1.6. Расчетами определяются разовые концентрации, относящиеся к 20 — 30-минутному интервалу осреднения.

2. РАСЧЕТ ЗАГРЯЗНЕНИЯ АТМОСФЕРЫ ВЫБРОСАМИ ОДИНОЧНОГО ИСТОЧНИКА

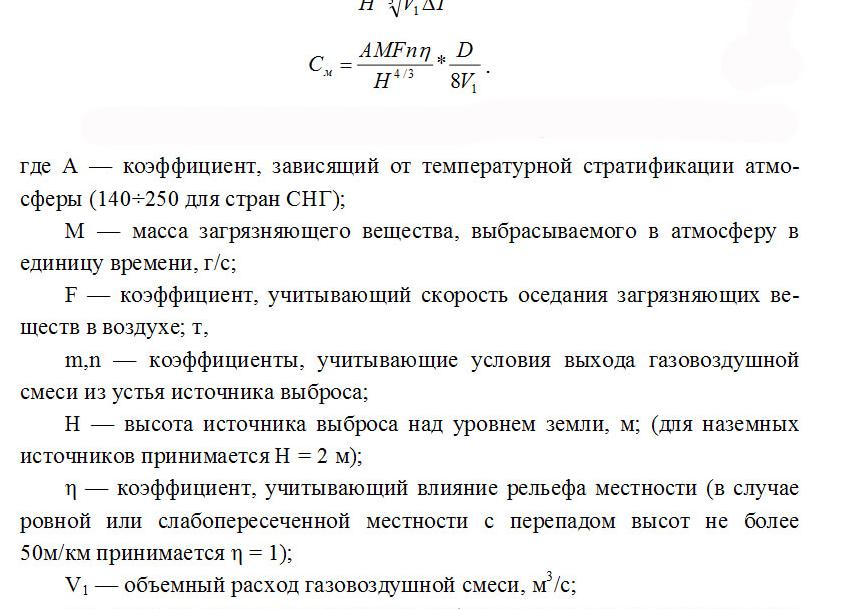

2.1. Максимальное значение приземной концентрации вредного вещества с_м (мг/м3) при выбросе газовоздушной смеси из одиночного точечного источника с круглым устьем достигается при неблагоприятных метеорологических условиях на расстоянии х_м (м) от источника и определяется по формуле

, (2.1)

где А -коэффициент, зависящий от температурной стратификации атмосферы; М (г/с) — масса вредного вещества, выбрасываемого в атмосферу в единицу времени; F -безразмерный коэффициент, учитывающий скорость оседания вредных веществ в атмосферном воздухе; m и n — коэффициенты, учитывающие условия выхода газовоздушной смеси из устья источника выброса; H (м) — высота источника выброса над уровнем земли (для наземных источников при расчетах принимается Н = 2 м); — безразмерный коэффициент, учитывающий влияние рельефа местности (см. раздел 4), в случае ровной или слабопересеченной местности с перепадом высот, не превышающим 50 м на 1 км, = 1; T (°С) — разность между температурой выбрасываемой газовоздушной смеси Т_г и температурой окружающего атмосферного воздуха Т_в; V_1(м3/с) — раход газовоздушной смеси, определяемый по формуле

, (2.2)

где D (м) — диаметр устья источника выброса; (м/с) — средняя скорость выхода газовоздушной смеси из устья источника выброса.

2.2. Значение коэффициента А, соответствующее неблагоприятным метеорологическим условиям, при которых концентрация вредных веществ в атмосферном воздухе максимальна, принимается равным:

а) 250 — для районов Средней Азии южнее 40° с. ш., Бурятской АССР и Читинской области;

б) 200 — для Европейской территории СССР: для районов РСФСР южнее 50° с. ш., для остальных районов Нижнего Поволжья, Кавказа, Молдавии; для Азиатской территории СССР: для Казахстана, Дальнего Востока и остальной территории Сибири и Средней Азии;

в) 180 — для Европейской территории СССР и Урала от 50 до 52° с. ш., за исключением попадающих в эту зону перечисленных выше районов и Украины;

г) 160 — для Европейской территории СССР и Урала севернее 52° с.ш. (за исключением Центра ETC), а также для Украины (для расположенных на Украине источников высотой менее 200 м в зоне от 50 до 52° с. ш. — 180, а южнее 50° с.ш. — 200);

д) 140 — для Московской, Тульской, Рязанской, Владимирской, Калужской, Ивановской областей.

Примечание. Для других территорий значения коэффициента А должны приниматься соответствующими значениям коэффициента А для районов СССР со сходными климатическими условиями турбулентного обмена.

2.3. Значения мощности выброса М (г/с) и расхода газовоздушной смеси V_1 (м3/с) при проектировании предприятий определяются расчетом в технологической части проекта или принимаются в соответствии с действующими для данного производства (процесса) нормативами. В расчете принимаются сочетания М и V_1, реально имеющие место в течение года при установленных (обычных) условиях эксплуатации предприятия, при которых достигается максимальное значение с_м.

Примечания: 1. Значение Мследует относить к 20 — 30-минутному периоду осреднения, в том числе и в случаях, когда продолжительность выброса менее 20 мин.

2. Расчеты концентраций, как правило, проводятся по тем веществам, выбросы которых удовлетворяют требованиям п. 5.21.

2.4. При определении значения Т (°С) следует принимать температуру окружающего атмосферного воздуха Т_в (°С), равной средней максимальной температуре наружного воздуха наиболее жаркого месяца года по СНиП 2.01.01-82, а температуру выбрасываемой в атмосферу газовоздушной смеси Т_г (°С) — по действующим для данного производства технологическим нормативам.

Примечания: 1. Для котельных, работающих по отопительному графику, допускается при расчетах принимать значения Т_в равными средним температурам наружного воздуха за самый холодный месяц по СНиП 2.01.01-82.

2. При отсутствии данных по Т_в в СНиП 2.01.01-82 они запрашиваются в территориальном управлении Госкомгидромета (УГКС) по месту расположения предприятия.

2.5. Значение безразмерного коэффициента F принимается:

а) для газообразных вредных веществ и мелкодисперсных аэрозолей (пыли, золы и т.п., скорость упорядоченного оседания которых практически равна нулю) — 1;

2. Вне зависимости от эффективности очистки значение коэффициента F принимается равным 3 при расчетах концентраций пыли в атмосферном воздухе для производств, в которых содержание водяного пара в выбросах достаточно для того, чтобы в течение всего года наблюдалась его интенсивная конденсация сразу же после выхода в атмосферу, а также коагуляция влажных пылевых частиц (например, при производстве глинозема мокрым способом).

2.6. Значения коэффициентов m и n определяются в зависимости от параметров f; _м, ‘_м и f_e:

; (2.3)
; (2.4)
; (2.5)
. (2.6)

Коэффициент m определяется в зависимости от f по рис. 2.1 или по формулам:

при f < 100; (2.7а)
при f 100. (2.7б)

Рис. 2.1

Рис. 2.2

Для f_e< f < 100 значение коэффициента m вычисляется при f = f_e.

Коэффициент n при f < 100 определяется в зависимости от _м по рис. 2.2 или формулам:

n = 1 при _м 2; (2.8а)
n = 0,532 — 2,13 _м + 3,13 при 0,5 _м < 2; (2.86)
n = 4,4 _м при _м < 0,5. (2.8в)

При f 100 или T 0 коэффициент n вычисляется по n. 2.7.

2.7. Для f 100 (или T 0) и ‘_м 0,5 (холодные выбросы) при расчете с_м вместо формулы (2.1) используется формула

, (2.9)

где

, (2.10)

причем n определяется по формулам (2.8а) — (2.8в) при _м = ‘_м.

, (2.11)

где

m’ = 2,86m при f < 100, _м < 0,5; (2.12а)
m’ = 0,9 при f 100, ‘_м < 0,5. (2.126)

Примечание. Формулы (2.9), (2.11) являются частными случаями общей формулы (2.1).

2.8. Расстояние х_м (м) от источника выбросов, на котором приземная концентрация с (мг/м3) при неблагоприятных метеорологических условиях достигает максимального значения с_м, определяется по формуле

x = 5 — 7 d H, (2.13)
m 4

где безразмерный коэффициент d при f < 100 находится по формулам:

при _м 0,5; (2.14а)
при 0,5 < _м 2; (2.14б)
при _м > 2. (2.14в)

При f > 100 или M 0 значение d находится по формулам:

d =5,7 при ‘_м 0,5; (2.15a)
d = 11,4 ‘_м при 0,5 < ‘_м 2; (2.156)
при ‘_м > 2. (2.15в)

2.9. Значение опасной скорости u_м (м/с) на уровне флюгера (обычно 10 м от уровня земли), при которой достигается наибольшее значение приземной концентрации вредных веществ с_м, в случае f > 100 определяется по формулам:

u_м = 0,5 при _м 0,5; (2.16а)
u_м = _м при 0,5 < _м 2; (2.16б)
u_м = _м (1 + 0,12 ) при _м > 2 (2.16в)

При f 100 или M 0 значение u_м вычисляется по формулам:

u_м = 0,5 при ‘_м 0,5; (2.17а)
u_м = ‘_м при 0,5 < ‘_м 2; (2.17б)
u_м = 2,2 ‘_м при ‘_м > 2 (2.17в)

2.10. Максимальное значение приземной концентрации вредного вещества с_мu (мг/м3) при неблагоприятных метеорологических условиях и скорости ветра u (м/с), отличающейся от опасной скорости ветра u_м (м/с), определяется по формуле

с_мu = r_см, (2.18)

где r -безразмерная величина, определяемая в зависимости от отношения u/u_м по рис. 2.3 или по формулам:

r = 0,67 (u/u_м) + 1,67 (u/u_м)(2) — 1,34 (u/u_м)(3) при u/u_м 1; (2.19а)
3 ( u / u )
r = м при u / u_м > 1. (2.19б)
2 ( u / u ) 2 ( u / u )
м м

Примечание. При проведении расчетов не используются значения скорости ветра u < 0,5 м/с, а также скорости ветра u> u*, где u* — значение скорости ветра, превышаемое в данной местности в среднем многолетнем режиме в 5 % случаев. Это значение запрашивается в УГКС Госкомгидромета, на территории которого располагается предприятие, или определяется по климатическому справочнику.

Рис. 2.3

2.11. Расстояние от источника выброса х_мu (м), на котором при скорости ветра и и неблагоприятных метеорологических условиях приземная концентрация вредных веществ достигает максимального значения с_мu (мг/м3), определяется по формуле

х_мu = р_хм, (2.20)

где р — безразмерный коэффициент, определяемый в зависимости от отношения u/u_м по рис. 2.3 или по формулам:

р = 3 при u/u_м 0,25; (2.21a)
р = 8,43 (1 — u/u_м)(5) + 1 при 0,25 < u/u_м 1; (2.21б)
р = 0,32 u/u_м + 0,68 при u/u_м > 1. (2.21в)

2.12. При опасной скорости ветра u_м приземная концентрация вредных веществ с (мг/м3) в атмосфере по оси факела выброса на различных расстояниях х (м) от источника выброса определяется по формуле

с = s_1 с_м, (2.22)

где s_1 — безразмерный коэффициент, определяемый в зависимости от отношения х/х_м и коэффициента F по рис. 2.4 или по формулам:

Для низких и наземных источников (высотой H не более 10 м) при значениях х/х_м< 1 величина s_1 в (2.22) заменяется на величину , определяемую в зависимости от х/х_м и H по рис. 2.5 или по формуле

= 0,125 (10 — H) + 0,125 (H — 2)s_1 при 2 Н < 10. (2.24)

Примечание. Аналогично определяется значение концентрации вредных веществ на различных расстояниях по оси факела при других значениях скоростей ветра u и неблагоприятных метеорологических условиях. По формулам (2.18), (2.20) определяются значения величин с_мu и х_мu. В зависимости от отношения х/х_мu определяется значение s_1 по рис. 2.4, 2.5 или по формулам (2.23), (2.24). Искомое значение концентрации вредного вещества определяется путем умножения с_мu на s_1,.

2.13. Значение приземной концентрации вредных веществ в атмосфере c_у (мг/м3) на расстоянии у (м) по перпендикуляру к оси факела выброса определяется по формуле

c_у = s_2 c, (2.25)

где s_2 -безразмерный коэффициент, определяемый в зависимости от скорости ветра u (м/с) и отношения у/х по значению аргумента t_y:

а)

б)

Рис. 2.4

u y 2
t = при u 5; (2.26а)
y x 2
5 y 2
t = при u > 5; (2.26б)
y x 2

по рис. 2.6 или по формуле

s = 1 , (2.27)
2 ( 1 + 5 t + 12,8 t 2 +17 t 3 + 45,1 t 4 ) 2
y y y y

Рис. 2.5

Рис. 2.6

2.14. Максимальная концентрация с_мх (мг/м3), достигающаяся на расстоянии х от источника выброса на оси факела при скорости ветра u_мх, определяется по формуле

c_мх = s’_1 c_м, (2.28)

где безразмерный коэффициент, s’_1 находится в зависимости от отношения х/х_м по рис. 2.7 или по формулам:

s = 3 ( х / х ) 4 — 8 ( х / х ) 3 + 6 ( х / х ) 2 при х / х_м 1; (2.29а)
1 м м м

Рис. 2.7

Скорость ветра u_х при этом рассчитывается по формуле

u_мх = f_1 u_м, (2.30)

где безразмерный коэффициент f_1 определяется в зависимости от отношения х/хм по рис. 2.8 или по формулам:

f = 1 при х/х_м 1; (2.31а)
1
0,75 + 0,25 x / x
f = м при 1< х/х_м 8; (2.31б)
1 1 + ( x / 9 x ) 9
м
f = 0,25 при 8 < х/х_м < 80; (2.31в)
1
f = 1,0 при х/х_м 80; (2.31г)
1

2.15. Расчеты распределения концентраций с_z (мг/м3) на разных высотах z (м) над подстилающей поверхностью при х < х_мпроизводятся по формуле

c_z= r c_м s_z s_2. (2.32)

Рис. 2.8

при b_1 1; (2.33а)
s_z = s_1 (b_1) при b_1 > 1. (2.33б)

Здесь

b = x / x ; (2.34)
1 мu
b = z ; (2.35)
2 ( 1 + 5 d ) H
2
при f < 100; (2.36а)

Рис. 2.9

при f > 100. (2.36б)

Опасная скорость ветра u_мz (м/с) на уровне флюгера, при которой на высоте z достигается максимальная концентрация, определяется по формуле

u_мz = l_1 u_м. (2.37)

Коэффициент l_1 определяется в зависимости от х/х_м по рис. 2.10.

2.16. Расчеты загрязнения атмосферы при выбросах газовоздушной смеси из источника с прямоугольным устьем (шахты) производятся по приведенным выше формулам при средней скорости и значениях D = D_э (м) и V_1 = V_1э (м3/с).

Рис. 2.10

Средняя скорость выхода в атмосферу газовоздушной смеси (м/с) определяется по формуле

V
= 1 (2.38)
Lb

где L (м) — длина устья; b (м) — ширина устья.

Эффективный диаметр устья D_э (м) определяется по формуле

D = 2Lb (2.39)
э L + b

Эффективный расход выходящей в атмосферу в единицу времени газовоздушной смеси V_1y (м3/с) определяется по формуле

D 2
V = э . (2.40)
4

Примечание. Для источников с квадратными устьем (L = b) эффективный диаметр D_э, равняется длине стороны квадрата. В остальном расчет рассеивания вредных веществ производится как для выбросов из источника с круглым устьем.

2.17. Решение обратных задач <1> по определению мощности выброса М и высоты H, соответствующих заданному уровню максимальной приземной концентрации с_м при прочих фиксированных параметрах выброса, находится следующим образом.

Мощность выброса М (г/с), соответствующая заданному значению максимальной концентрации с_м (мг/м3), определяется по формуле

. (2.41)

В случае f 100 или T 0

. (2.42)

Высота источника Н, соответствующая заданному значению с_м, в случае T 0 определяется по формуле

. (2.43)

<1> Формулы пп. 2.1 — 2.16 предназначены для решения прямой задачи расчета концентрации по заданным параметрам источника.

Если вычисленному по формуле (2.43) значению H соответствует ‘_м < 2 м/с, то H уточняется методом последовательных приближений по формуле

, (2.44)

Формулы (2.43), (2.44) используются также для определения H при T> 0.

Если при этом выполняется условие , то найденное H является точным. Если же , то для определения предварительного значения высоты H используется формула

. (2.45)

По найденному значению Нопределяются на основании формул (2.3) — (2.6) величины f, _м, ‘_м и f_e и устанавливается в первом приближении произведение коэффициентов m и n.Дальнейшие уточнения значения Нвыполняются по формуле

, (2.46)

где m_i, n_i соответствуют H_i, а m_(i-1), n_(i-1) – Н_i (при i = 1 принимается m_0 = n_0 = 1, a H_0 определяется по (2.45)).

2. При одновременной необходимости учета влияния рельефа местности и застройки в формулах (2.41) — (2.43) и (2.45) за величину принимается произведение поправок к максимальной концентрации на рельеф и застройку, определенных согласно разделу 4 и приложению 2.

2.18. В случае выбросов в атмосферу, обусловленных сжиганием топлива, при фиксированных высоте и диаметре устья трубы соответствующий с_м расход топлива Р (m/ч) определяется по формуле

, (2.47)

где d_3 (г/кг) — количество выбрасываемого в атмосферу вредного вещества на единицу массы топлива (в необходимых случаях с учетом пылегазоочистки); d_4 (м3/кг) — расход газовоздушной смеси, выделяющейся на единицу массы топлива.

2.19. Для каждого источника радиус зоны влияния рассчитывается как наибольшее из двух расстояний от источника х_1 и х_2, где х_1 = 10х_м, а величина х_2 определяется как расстояние от источника, начиная с которого с 0,05 ПДК.

Примечание. Значение х_2 при ручных расчетах находится графически с помощью рис. 2.4 а, б. На вертикальной оси откладывается точка 0,05 ПДК/с_м, через которую проводится параллельная горизонтальной оси линия до пересечения с графиком функции s_1 за максимумом. Из точки пересечения опускается перпендикуляр на горизонтальную ось, полученное значение х/х_м умножается на х_м, в результате чего определяется искомое значение. При с_м 0,05 ПДК значение х_2 полагается равным нулю.

2.20. При полной нагрузке оборудования средняя концентрация в устье источника, равная

= M , (2.48)
V
1

определяется по формулам:

при f < 100; (2.49а)
при f 100 или T 0, (2.49б)

где с_м (мг/м3) — соответствующая максимальная приземная концентрация.

3. РАСЧЕТ ЗАГРЯЗНЕНИЯ АТМОСФЕРЫ ВЫБРОСАМИ ЛИНЕЙНОГО ИСТОЧНИКА

3.1. При расчете рассеивания выбросов от линейного источника длиной L наибольшая концентрация вредной примеси с_м достигается в случае ветра вдоль источника на расстоянии х_м от проекции его центра на земную поверхность. При рассмотрении аэрационного фонаря (рис.3.1) как линейного источника значения с_м (мг/м3) и расстояния х_м (м) определяются по формулам:

c_м=s_3 c’_м ; (3.1)
. (3.2)

Рис. 3.1

Здесь значения c’_м и x’_м, а также соответствующее им значение u’_м принимаются равными максимальной концентрации с_м, расстоянию х_м и опасной скорости u_м для одиночного источника той же мощности М с круглым устьем диаметром D_э, и расходом выбрасываемой газовоздушной смеси V_1э. При этом эффективный диаметр устья фонаря D_э (м) определяется по формуле

, (3.3)

где V_1 (м3/с) — расход выбрасываемой из фонаря в единицу времени газоводзушной смеси, (м/с) — средняя скорость выхода из фонаря газовоздушной смеси. Величина V_1э определяется по найденному значению D_э и формуле (2.40).

За высоту источника выброса H (м) принимается высота над уровнем земли верхней кромки ветроотбойных щитов фонаря или верхней кромки фонаря при отсутствии ветроотбойных щитов. Средняя скорость выхода в атмосферу газовоздушной смеси из аэрационного фонаря (м/с) определяется экспериментальным путем или по расчету аэрации. Масса выбрасываемого в атмосферу в единицу времени вредного вещества М (г/с) принимается равной суммарному выбросу из всего фонаря. Величина T (°С) принимается такой же, как для одиночного источника выброса.

Безразмерные коэффициенты s_3 и s_4 в (3.1) и (3.2) определяются в зависимости от отношения L/x’_м по рис. 3.2 или по формулам:

; (3.4)
(3.5)

Опасная скорость ветра u_м определяется по формуле

u_м = u’_м. (3.6)

3.2. Распределение концентраций вредных веществ с на расстоянии х от центра аэрационного фонаря при ветре, направленном вдоль или поперек фонаря, рассчитывается по формулам приложения 1.

3.3. При произвольном направлении ветра по отношению к линейному источнику типа аэрационного фонаря этот источник условно представляется в виде группы N одинаковых равноудаленных точечных источников. Для каждого из этих одиночных источников значения максимальной концентрации вредной примеси с_м и соответствующих ей расстояния х_м и опасной скорости u_м определяются как

, (3.7)
x_м = x’_м, u_м = u’_м. (3.8)

Примечание. Расчеты концентраций по формулам данного раздела производятся для расстояний от производственного корпуса, больших х’_м. Для расстояний, меньших х’_м, необходимо учитывать влияние здания, на котором расположен фонарь, в соответствии с формулами приложения 2.

Рис. 3.2

3.4. Число одинаковых равноудаленных одиночных источников N, на которое делится аэрационный фонарь при расчетах, определяется (с округлением до ближайшего большего целого числа) по формуле

, (3.9)

где х (м) — наименьшее расстояние от аэрационного фонаря до расчетной точки на местности, u — расчетная скорость ветра.

Примечания: 1. С увеличением протяженности L аэрационного фонаря N увеличивается но, как правило, достаточно принимать N не более 10.

2. При расчетах загрязнения атмосферы для скорости ветра u, не равной u_м, для каждого из одиночных источников значение максимальной концентрации вредных веществ с_ми (мт/м3) определяется по формуле

, (3.10)

а соответствующее расстояние х_ми(м) — по формуле

x_мu = p x’_м. (3.11)

Здесь r и р — безразмерные коэффициенты, определяемые в соответствии с пп. 2.10 и 2.11 по значению отношения u/u_м.

3.5. Расчеты приземных концентраций от линейного источника, аппроксимирующего совокупность одиночных источников выброса с близкими значениями высот, выполняются по тем же формулам, что для аэрационного фонаря, но при расчете вспомогательных величин c’_м, x’_м и u’_м вместо D_э и V_1э используются средние значения D и V_1, характерные для одиночных источников.

3.6. При ветре, перпендикулярном линейному источнику, или при произвольном направлении ветра вычисления основываются на замене линейного источника совокупностью одинаковых равноудаленных условных точечных источников.

Примечание. Если расчетной точке соответствует определенное по формуле (3.9) значение N > 10, то линейный источник представляется в виде суммы нескольких меньших по размеру линейных источников таким образом, чтобы выделить участки линейного источника, для которых N 10. Оставшиеся линейные источники делятся на равноудаленные точечные источники так, чтобы расстояние между ними не превышало 2 x’_м.

3.7. Мощность выброса М, соответствующая заданному значению максимальной концентрации с_м, для случая выбросов от одиночного аэрационного фонаря определяется по формуле

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
