Спецификация деталей может быть экспортирована в виде листа Excel. Получаемый лист Excel не имеет связей с спецификациями деталей и материалов программы Inventor. При изменении списка деталей в электронной таблице он не обновляется в Inventor. При изменении списка деталей в Inventor следует повторно экспортировать его, чтобы отобразить изменения.

Перед началом экспортирования необходимо выбрать шаблон Excel, который будет использоваться для представления экспортированной информации. Параметры разных шаблонов имеют небольшие различия; шаблоны поддерживают различные формы спецификаций по стандартам ГОСТ. Каждый шаблон связан по имени со спецификацией по ГОСТ.

Экспорт информации из спецификации деталей на лист Excel. Возможно использование шаблона по умолчанию, выбор другого шаблона из числа поставляемых с приложением, или добавление нового пользовательского шаблона.

Для экспорта электронной таблицы необходимо осуществить следующие операции:

1. На панели инструментов в диалоговом окне «Список деталей» нажмите кнопку «Экспорт». Откроется диалоговое окно «Сохранить как…».
2. В открывшемся диалоговом окне выберите папку, в которую требуется сохранить файл.
3. В поле «Имя файла» введите имя файла.
4. Нажмите кнопку «OK» для того, чтобы начать экспортирование и сохранить файл. После завершения экспорта информации диалоговое окно «Сохранить как…» будет закрыто.

Прим.: Для просмотра экспортированного файла откройте файл из программы Excel или из обозревателя Windows.

Предварительный просмотр спецификации деталей в Excel

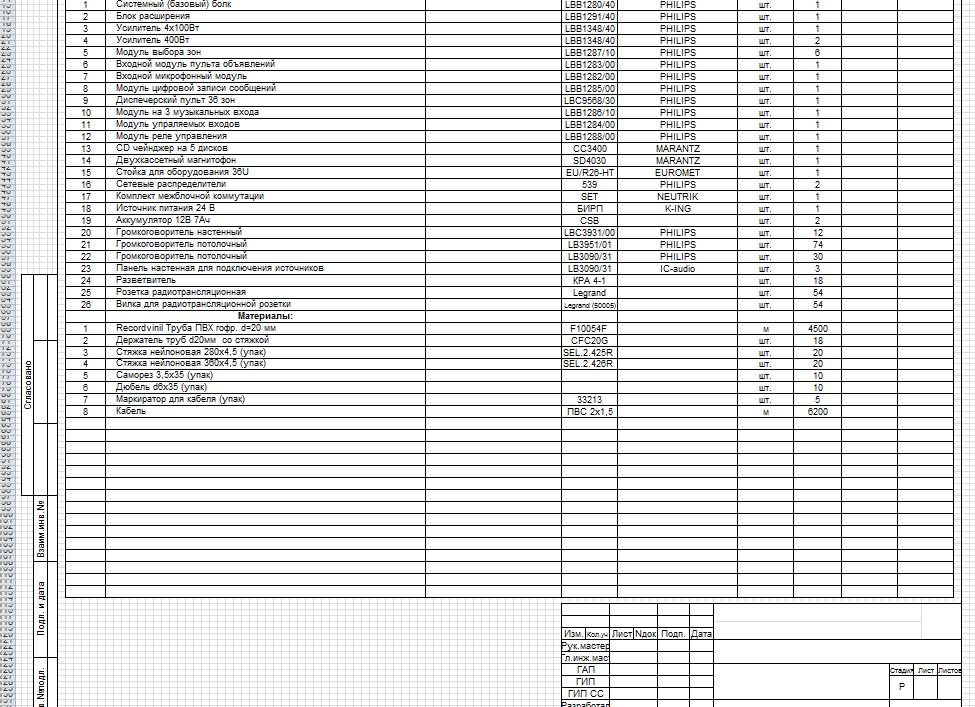

На панели инструментов в диалоговом окне «Список деталей» нажмите кнопку «Предварительный просмотр». Отобразится лист Excel для просмотра, редактирования и сохранения.

Выбор шаблона Excel

1. В диалоговом окне «Список деталей» нажмите кнопку «Параметры». Откроется диалоговое окно «Параметры спецификации деталей».
2. В разделе «Экспорт» оставьте шаблон по умолчанию или выберите другой шаблон одним из следующих способов:
   • Нажмите стрелку для выбора другого шаблона.
   • Для просмотра диалогового окна «Открыть» нажмите кнопку «Обзор». Найдите требуемый шаблон и щелкните имя файла.
3. Нажмите кнопку «OK» чтобы сохранить параметры.

Добавление пользовательского шаблона

Чтобы добавить пользовательский шаблон Excel, поместите его в папку …Inventor 20010\Design Data\GOST. Указания по использованию шаблона см. в разделе «Выбор шаблона Excel».

Новое в модуле (май 2020)

В новой версии добавлена возможность создания групповых спецификаций по ГОСТ 2.113−75 тип А и тип Б. В том числе можно создавать спецификации тип А по форме 5 при числе исполнений не более 3, и тип Б более 10 исполнений.

При установке приложения в папку C:\ProgramData\ITOOLS\Спецификация 2 для SOLIDWORKS\Samples устанавливаются два типовых из ГОСТ 2.113−75 примера спецификаций, чтобы пользователям было проще разобраться, как и что работает.

Дополнительно решены вопросы:

Как настроить шаблон, чтобы в спецификации заполнялась основная надпись со свойств модели или сборочного чертежа? Сейчас для заполнения необходимо закинуть вид модели в лист со спецификацией. Возможно ли как-то по-другому настроить шаблон спецификации?

У всех штампов добавлены соответствующие таблицы, и теперь данные из модели попадают в них автоматически при обновлении спецификации. То есть, теперь вместо вставки видов на каждый из листов спецификации (что особенно неудобно для спецификаций, на которых листов много) следует (при изменениях данных основной, инвентарной и справочной надписей) зайти в редактор спецификации и, нажав кнопку ее экспорта в чертеж, обновить.

В столбце Формат, возможно ли автоматическое заполнение, или только вручную? Если возможно автоматическое заполнение, то из какого свойства должна приходить информация?

В новой версии спецификации информация должна приходить из свойства Формат, если в моделях деталей и сборок SW будет такое заполненное свойство, то в спецификацию оно попадет автоматически.

Что нового в модуле спецификации для SOLIDWORKS (версия от марта 2019)

• Разработаны теги для замены недопустимых символов.
• Сделана возможность переноса деталей и сборочных единиц в комплекты.
• Свойство Примечание берется в спецификацию из соответствующего свойства детали или сборочной единицы.
• Добавлена в справку информация о выборе столбцов в спецификации SW.
